Компоненты системы

4

Варианты комплектации#

Система NetUP.tv может состоять из следующих компонентов:

–Streamer (стример) – сервер для приёма и вещания потока;

–MultiMedia Processor (transcoder) – сервер для обработки потока;

–Middleware (MW) – система для связи источников контента с абонентским оборудованием;

–Billing (биллинг) – система для управления абонентами, тарифами, услугами;

–Система VoD для хранения VoD-контента;

–Система CatchUP для хранения TV-контента;

–Система CDN для распределения unicast-потоков;

–Система CAS / DRM для шифрования потока и защиты от несанкционированного просмотра;

–Оборудование и приложения для абонентов – телевизионные приставки и клиент NetUP.tv, NetUP WEB для просмотра контента в браузере, NetUP mobile – приложение для телефонов и планшетов, NetUP SmartTV – приложение для умных телевизоров.

В систему NetUP.tv может входить одно или несколько устройств, в зависимости от требуемой комплектации. Для каждой комплектации предусмотрен соответствующий файл прошивки. По названию файла можно определить компоненты, которые включены в систему, например:

–cdn – система CDN;

–vod – система VOD;

–dvb-gw – dvb-gw, transcoder, web_interface;

–dvb-gw-standalone – cluster_core, dvb-gw, transcoder, web_interface;

–mw+billing – cluster_core, billing, middleware, vod_balancer, web_interface;

–complex – cluster_core, billing, middleware, vod, vod_balancer, web_interface;

–combine – cluster_core, billing, middleware, vod, vod_balancer, dvb-gw, transcoder, web_interface;

–combine+hotel-web-portal – cluster_core, billing, vod_balancer, middleware, vod, dvb-gw, transcoder, web_interface, hotel_web_portal;

–combine-wo-vod – cluster_core, billing, middleware, vod_balancer, dvb-gw, transcoder, web_interface.

Устройства с cluster_core, можно рассматривать как самостоятельные системы. Каждую из систем можно дополнить произвольным количеством отдельных VoD-, CatchUP- и DRM-серверов, а также стримеров.

Универсальное устройство NetUP IPTV Combine объединяет компоненты, необходимые для быстрого старта. В него включены:

–головная станция, чтобы принимать спутниковый, эфирный, кабельный сигналы и ретранслировать свыше 200 каналов в локальную сеть или Интернет;

–системы Middleware и биллинг, которые помогают управлять абонентской базой и коммерческими услугами;

–система VoD с хранилищем для контента.

NetUP IPTV Combine представлены в трёх моделях: IPTV Combine mini, IPTV Combine 8x и IPTV Combine 16x. В первую очередь эти устройства отличаются друг от друга количеством входов, выходов и CAM-модулей.

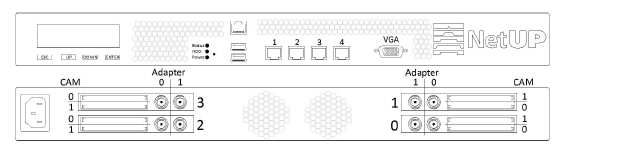

Например, NetUP IPTV Combine 8x имеет 4 порта Gigabit Ethernet 10/100/1000 на передней панели устройства, 8 слотов CAM (Common Interface) и 8 универсальных DVB-S2/T2/C2 входов на задней панели:

Подробнее о каждой модели NetUP IPTV Combine можно узнать у менеджеров НетАП.

Streamer (стример)#

Стример позволяет принимать спутниковый, эфирный или кабельный сигнал в различных форматах – DVB-S/DVB-S2, DVB-T/DVB-T2, DVB-C, ATSC, ISDB-T. Это устройство совмещает функции ресивера и IP-стримера и может использоваться как самостоятельная система.

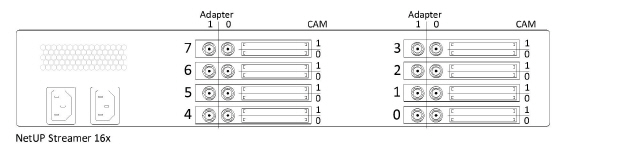

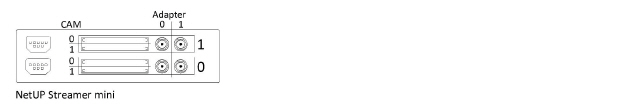

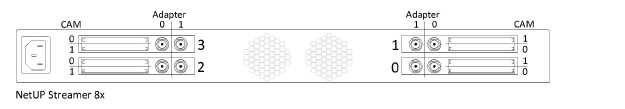

В зависимости от модели стример может поддерживать от 4 до 16 входов и CAM модулей:

MultiMedia Processor (transcoder)#

NetUP MultiMedia Processor является профессиональным программным решением для кодирования и транскодирования видеопотоков в реальном времени. Устройство поддерживает:

Для входящих потоков доступны следующие профили видео кодеков:

–MPEG-2 (H.222/H262) – базовый (baseline), основной (main), высокий (high);

–AVC (H.264) – базовый (baseline), основной (main), высокий (high);

–HEVC (H.265) – основной (main).

Описание настройки обработки видеопотоков читайте в разделе Группа Обработка видеопотоков.

Middleware (MW)#

Интерфейс Middleware от НетАП предлагает управление следующими услугами:

–просмотр телеканалов;

–прослушивание радиостанций;

–заказ фильмов из каталога (VoD);

–просмотр записанных телепередач (CatchUP);

–сдвиг вещания по времени для телеканалов (Time-Shifted TV);

–программа телепередач (EPG).

Middleware от НетАП поддерживает приставки на базе Android.

Описание интерфейса управления услугами читайте в разделе Группа Media Content.

Billing (биллинг)#

Основными функциями биллинговой системы являются:

–ведение абонентской базы;

–обработка и тарификация данных по услугам;

–ведение справочника тарифных планов;

–управление картами доступа.

Биллинговая система может быть интегрирована в бизнес-модель любого предприятия и совмещена с уже функционирующей системой, тарифицирующей услуги другого характера (доступ в интернет, классическая и IP-телефония, и т.д.).

Описание интерфейса биллинга читайте в разделе Web-интерфейс менеджера.

Система VoD#

Система VoD может быть включена в универсальные и головные устройства от НетАП или поставляться отдельно. Назначение системы – хранение контента и предоставление такой услуги как "видео по запросу".

Программное обеспечение позволяет подключать дополнительные системы хранения информации (Data Storage). Контент можно загружать с использованием протокола ftp.

Система CatchUP#

Система CatchUP может быть включена в универсальные и головные устройства от НетАП или поставляться отдельно. Назначение системы – организация интерактивного ТВ и предоставление таких услуг как "догоняющее телевидение" (CatchUP TV) и "просмотр телевещания со сдвигом во времени" (Time-Shifted TV).

Система CDN#

Система CDN является частью OTT решения компании НетАП. Назначение системы – оптимизировать доставку контента конечному пользователю, снизить нагрузку на сеть и на источник контента (Streamer, Transcoder, VoD-сервер).

Оборудование и приложения для абонентов#

Система NetUP.tv может быть дополнена приставками NetUP Android IP STB. Это универсальные устройства, с помощью которых абонент получает доступ ко всем услугам IPTV. Кроме того, приставки можно использовать как медиацентр и Wi-Fi-роутер. Подробнее читайте в разделе Клиент NetUP.tv для Android. При необходимости система может быть интегрирована с телевизионными приставками других производителей.
