UTM5 RADIUS взаимодействует с серверами доступа (далее NAS) по протоколу RADIUS в соответствии со стандартами RFC 2865, 2866 и 5176.
Протокол Remote Authentication Dial In User Service (RADIUS) обеспечивает авторизацию, аутентификацию и аккаунтинг между сервером доступа и сервером авторизации.
Данный протокол упрощает управление большим количеством NAS. Например, когда в сети имеются несколько устройств, к которым пользователи должны иметь доступ, и на каждом устройстве содержится информация обо всех пользователях, то администрирование такой системы значительно усложняется. Проблема может быть решена установкой одного центрального сервера авторизации, чтобы все сетевые устройства отправляли ему запросы по стандартному протоколу RADIUS. При этом в качестве серверов доступа могут выступать устройства любых производителей, поддерживающие протокол RADIUS.
По данному протоколу возможна передача информации о полученных пользователями услугах (время соединения, потребленный трафик, IP-адрес пользователя и т. п.).
Работа с NAS описана в разделе Список NAS.

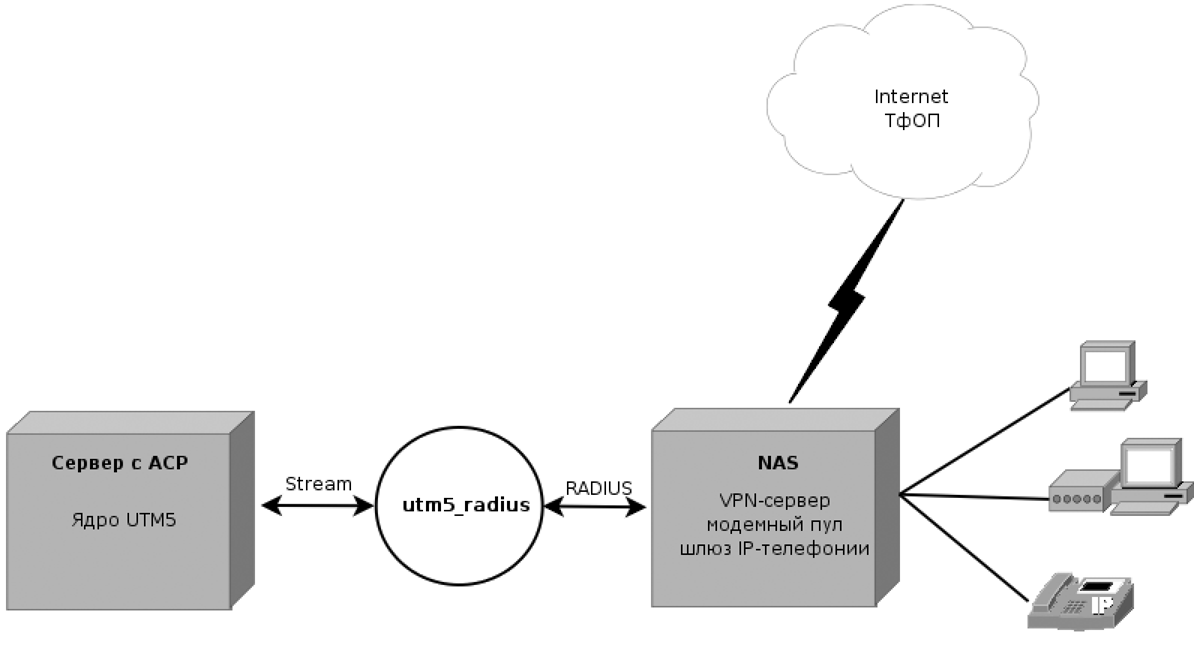

UTM5 RADIUS взаимодействует с ядром UTM5 по протоколу Stream.
|
|
Один экземпляр ядра UTM5 может работать только с одним RADIUS-сервером. |
Пакет RADIUS входит в состав трёх модулей, требующих отдельных лицензий. Проверить наличие и срок действия лицензий можно в интерфейсе администратора UTM5 (см. Лицензии, пункты Модуль Hotspot, Модуль коммутируемых и VPN соединений и Модуль телефонии).
Если NAS настроен на взаимодействие с UTM5 RADIUS по протоколу RADIUS, он не хранит базу данных пользователей.

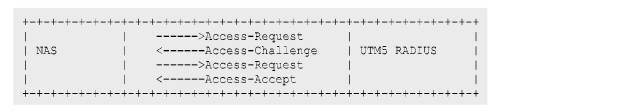

При подключении пользователя NAS отправляет запрос на проверку возможности доступа (Access-Request).
UTM5 RADIUS принимает решение о возможности подключения абонента. В случае принятия положительного решения на NAS отправляется ответ о возможности подключения абонента (Access-Accept). При отрицательном решении на NAS отправляется ответ, запрещающий доступ (Access-Reject).Если для принятия решения требуется дополнительная информация, которую NAS должен предоставить на основании запроса от UTM5 RADIUS, на NAS отправляется ответ Access-Challenge.
Если NAS настроен на передачу информации о соединении, UTM5 RADIUS после установления соединения отправляет запрос на учет (Accounting-Request), содержащий информацию о начале сессии. В зависимости от конфигурации, NAS также может отправлять дополнительные запросы на учет (Accounting-Request), содержащие информацию о текущем состоянии установленного соединения, с периодичностью, определенной в конфигурации NAS.
Если для соединения был отправлен хотя бы один запрос Accounting-Request, то при разрыве данного соединения NAS должен отправить Accounting-Request с итоговой информацией о соединении.
При получении запроса Accounting-Request UTM5 RADIUS создает, изменяет или удаляет объект, ассоциированный с соединением. В зависимости от содержания запроса могут выполняться дополнительные действия, направленные на сохранение в оперативном доступе необходимой информации о соединении.
В случае успешной обработки запроса Accounting-Request UTM5 RADIUS отправляет на NAS ответ Accounting-Response с информацией об успешной отработке запроса.В случае неудачной обработки любого запроса ответы на NAS не передаются.Пакеты от неизвестного (незарегистрированного в системе) NAS игнорируются.
Взаимодействие UTM5 RADIUS и NAS осуществляется посредством RADIUS-пакетов. Для передачи RADIUS-пакетов используется протокол UDP. Для приема запросов на проверку доступа (Access-Request) UTM5 RADIUS обычно использует порт 1812. Для приема запросов на учет (Accounting-Request) UTM5 RADIUS обычно использует порт 1813.

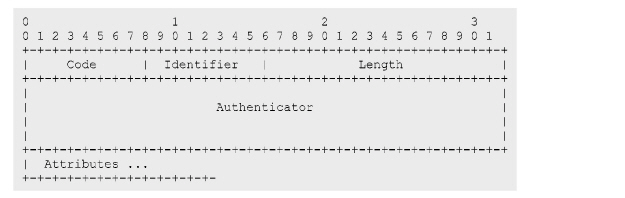

В общем случае RADIUS-пакет выглядит следующим образом:
поле, используемое для идентификации типа RADIUS-пакета. UTM5 RADIUS поддерживает RADIUS-пакеты со следующими кодами:
|
Тип |
Название |
Принимается или передается UTM5 RADIUS |
|
1 |
Access-Request |
принимается |
|
2 |
Access-Accept |
передается |
|
3 |
Access-Reject |
передается |
|
4 |
Accounting-Request |
принимается |
|
5 |
Accounting-Response |
передается |
|
11 |
Access-Challenge |
передается |
число, предназначенное для соотнесения запроса и ответа. Дублирующиеся запросы с одинаковым идентификатором, поступившие в течение короткого промежутка времени от одного и того же NAS, игнорируются.
суммарная длина полей Code, Identifier, Authenticator и Attributes.
для запроса это уникальная последовательность символов, используемая совместно с MD5-суммой общего для UTM5 RADIUS и NAS секретного слова (secret) для шифрования пароля пользователя с помощью обратимого алгоритма. Для ответа это MD5-сумма полей Code, Identifier, Length, Authenticator, Attributes и общего секретного слова.
В целях обеспечения безопасности общее секретное слово должно быть достаточно длинным и сложным для подбора. Категорически не рекомендуется использовать пустое общее секретное слово. Для определения того, какое общее секретное слово будет использоваться, UTM5 RADIUS использует адрес отправителя RADIUS-пакета.
поле переменной длины, содержащее список атрибутов RADIUS.
|
|
В системе UTM5 версии 5-3.004 реализована поддержка тегированных атрибутов RADIUS. |
Каждый RADIUS-атрибут содержит специфичную дополнительную информацию о запросе или ответе. В общем случае RADIUS-атрибут выглядит следующим образом:
число, определяющее назначение данного атрибута.
Описание типов RADIUS-атрибутов: http://www.iana.org/assignments/radius-types/radius-types.xhtml#radius-types-2
суммарная длина полей Type, Length и Value.
информация, специфичная для каждого типа атрибута. В зависимости от типа атрибута данное поле может содержать следующие данные:
от 1 до 253 байт, содержащих текст в UTF-8 (в строке недопустимо использование символа с нулевым кодом);
от 1 до 253 байт, содержащих бинарную информацию;
32 бита, интерпретируемые как адрес;
32 бита, интерпретируемые как беззнаковое целое число;
32 бита, интерпретируемые как время в секундах с 00:00:00 1 января 1970 UTC.
Некоторые атрибуты могут быть включены в пакет более одного раза. В этом случае их интерпретация зависит от типа атрибута. Порядок следования атрибутов является существенным.
В пакет также включаются дополнительные атрибуты, указанные в настройках NAS, услуг и сервисных связок. Атрибуты, указанные в настройках NAS, добавляются первыми, в настройках услуг - вторыми, в настройках сервисных связок - в последнюю очередь. UTM5 позволяет настроить определенные действия при добавлении атрибутов, например, заменить или удалить ранее добавленный атрибут. Таким образом, наибольший приоритет имеют атрибуты, указанные в свойствах сервисных связок. Подробнее см. Дополнительные атрибуты RADIUS
В дальнейшем при указании на какой-либо RADIUS-атрибут будет использоваться его общепринятое название, а идентификатор типа будет указан в скобках. Например, атрибут User-Name (1).

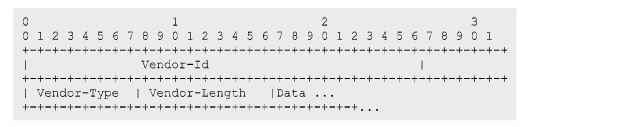

Существует тип атрибута Vendor-specific (26), предназначенный для передачи расширенных атрибутов, назначение которых определяется различными организациями. Данные, передаваемые в этом атрибуте, интерпретируются следующим образом:
число, идентифицирующее организацию, которая определяет назначение данного атрибута.
число, определяющее назначение данного атрибута.
суммарная длина полей Vendor-Type, Vendor-Length и Data.
данные специфичной части атрибута.
В дальнейшем при упоминании vendor-specific атрибутов будет использоваться их общепринятое название, а Vendor-Id и Vendor-Type будут указаны в скобках через точку с запятой. Например, Cisco-AVPair (9;1).
При необходимости изменения параметров сессии или ее разрыва UTM5 RADIUS может отправлять запросы DM (Disconnect Message) и CoA (Change of Authorization) в соответствии с RFC 5176. Для изменения параметров или разрыва каждой сессии UTM5 RADIUS отправляет отдельный запрос.
Запрос разрыва соединения (DM) и запрос изменения параметров сессии (CoA) имеют одинаковый формат и отправляются по умолчанию на UDP-порт 3799. Номер порта можно изменить в настройках NAS (см. Список NAS).
Запросы DM используются для разрыва сессии, если баланс лицевого счета пользователя становится отрицательным. Для идентификации сессии в запросе могут использоваться следующие атрибуты:
имя пользователя, ассоциированного с одной или более сессиями;
порт, используемый сессией, которую нужно разорвать;
IPv4 адрес, ассоциированный с сессией;
один или более vendor-specific атрибутов;
идентификатор вызываемой стороны;
идентификатор вызывающей стороны;
идентификатор, позволяющий однозначно идентифицировать сессию на NAS.
Если NAS удается идентифицировать и разорвать сессию, он отвечает на запрос Disconnect-ACK, в противном случае - Disconnect-NAK.
Запросы CoA используются для изменения параметров шейпинга (регулирования пропускной способности канала) для текущей сессии (подробнее см. Схема работы). Как правило, эти параметры меняются в определенное время суток или по достижении определенного лимита трафика. Если NAS поддерживает запросы CoA и в интерфейсе администратора в настройках NAS выбрана соответствующая опция, то при наступлении любого из двух этих событий UTM5 RADIUS отправит NAS соответствующий запрос CoA.
Аналогично запросу DM, запрос CoA содержит атрибуты, позволяющие идентифицировать сессию, а также новые значения параметров RADIUS (см. Параметры RADIUS), которые необходимо применить. Если NAS удается идентифицировать сессию и применить новые параметры, он отвечает на запрос CoA-ACK, в противном случае - CoA-NAK.
Краткое описание схемы работы:
2.Получение от ядра UTM5 информации о необходимых для работы событиях.
4.Передача данных о взаимодействии ядру UTM5.
При запуске UTM5 RADIUS подключается к ядру UTM5, авторизуется, используя соответствующие параметры конфигурационного файла, и устанавливает соединение по протоколу Stream.
После установления соединения ядро UTM5 направляет UTM5 RADIUS информацию обо всех необходимых объектах в соответствующих событиях.
UTM5 RADIUS поддерживает постоянное соединение с ядром по протоколу Stream. При создании, изменении или удалении объектов системы, параметры которых необходимы UTM5 RADIUS, ядро UTM5 отправляет определенное событие по протоколу Stream.
При получении соответствующего события UTM5 RADIUS создает, изменяет или удаляет во внутренних таблицах данные о следующих объектах:
–услуги передачи трафика и телефонии;
–сервисные связки услуг коммутируемого доступа и телефонии;
При поступлении запроса Access-Request UTM5 RADIUS выполняет следующие действия:
1.Проводит процедуру аутентификации пользователя, используя один из следующих методов:
|
|
Аутентификация по методу Digest отклоняется от RFC и реализована согласно спецификации http://tools.ietf.org/id/draft-sterman-aaa-sip-00.txt. |
В запросе на авторизацию в обязательном порядке должен быть указан атрибут User-Name (1). Часть значения атрибута User-Name (1) до символа ':' записывается в параметр Callback_prefix. Логин рассматривается без префикса. Все буквенные символы в логине принудительно переводятся в нижний регистр. Если атрибут User-Name (1) не указан, запрос Access-Request игнорируется и последующие действия не производятся.
Если аутентификация прошла неудачно или метод аутентификации не поддерживается, на NAS отправляется ответ Access-Reject.
Если в конфигурационном файле UTM5 RADIUS (см. Конфигурационный файл) задан параметр guest_pool_name, то незарегистрированные пользователи также могут быть авторизованы.
2.По логину, полученному на первом этапе, определяется сервисная связка, которой принадлежит данный логин. Перечень производимых действий зависит от типа сервисной связки.
–Для сервисной связки услуги передачи IP-трафика:
*Если в конфигурационном файле UTM5 RADIUS задан параметр radius_auth_vap, то лицевой счет, на который ссылается сервисная связка, проверяется на отсутствие действующей в данный момент блокировки.
*Проверяется наличие хотя бы одного свободного IP-адреса для данной IP-группы.
*Если параметр IP-группы Разрешенные CID имеет непустое значение, то проверяется значение атрибута Calling-Station-Id (31) на соответствие заданному в значении данного параметра регулярному выражению.
*Если в конфигурационном файле UTM5 RADIUS задан параметр radius_nas_port_vpn, то проверяется значение атрибута NAS-Port-Type (61) на точное соответствие значению хотя бы одного параметра radius_nas_port_ vpn.
Если хотя бы одна из проверок завершится неудачно, то отправляется ответ Access-Reject и дальнейшие действия не производятся.
При успешном прохождении проверок отправляется ответ Access-Accept, содержащий следующие атрибуты:
*Service-Type (6) – передается значение 2.
*Framed-IP-Netmask (9) – передается значение 0xFFFF FFFF.
*Framed-Routing (10) – передается значение 0.
*Framed-Protocol (7) – передается значение 1.
*Framed-IP-Address (8) – передается первый свободный IP-адрес для данной IP-группы. IP-адрес помечается как занятый на время, указанное в значении параметра radius_ippool_acct_timeout конфигурационного файла UTM5 RADIUS.
*Session-Timeout (27) – передается значение параметра radius_default_session_timeout конфигурационного файла UTM5 RADIUS.
–Для сервисной связки услуги коммутируемого доступа:
*Проверяется соответствие наличия или отсутствия Callback_prefix заданным параметрам Разрешен Callback и Разрешен Ringdown. Если параметр Разрешен Callback не задан, проверка возвращает отрицательный результат при наличии Callback_prefix. Если параметр Разрешен Ringdown не задан, проверка возвращает отрицательный результат при отсутствии Callback_prefix.
*Если параметр Разрешенные CID имеет непустое значение, проверяется соответствие значения атрибута Calling-Station-Id (31) заданному в значении данного параметра регулярному выражению.
*Если параметр Разрешенные CSID имеет непустое значение, проверяется соответствие значения атрибута Called-Station-Id (30) заданному в значении данного параметра регулярному выражению.
*Проверяется количество установленных для данной сервисной связки соединений на соответствие максимальному числу одновременных сессий, заданному в свойствах услуги, на которую ссылается сервисная связка.
*Если в конфигурационном файле UTM5 RADIUS не задан параметр blocked_pool_name, проверяется отсутствие действующей блокировки лицевого счета.
*Вычисляется максимальное время соединения по балансу лицевого счета и параметрам сервисной связки. Проверка пройдет успешно, если значение максимального времени соединения больше 0, и текущее время входит в установленный временной диапазон, а также если средств на балансе лицевого счета достаточно для оплаты как минимум одной секунды соединения в текущее время.
*Если в свойствах услуги указан пул, зарегистрированный в UTM5 RADIUS, определяется первый свободный IP-адрес в данном пуле. Если свободные IP-адреса отсутствуют, то проверка не проходит.
*Если в конфигурационном файле UTM5 RADIUS задан параметр radius_ nas_port_dialup, проверяется значение атрибута NAS-Port-Type (0;61) на точное соответствие значению хотя бы одного параметра radius_nas_port_ dialup.
Если хотя бы одна из проверок завершится неудачно, то отправляется ответ Access-Reject, и дальнейшие действия не производятся.
При успешном прохождении проверок отправляется ответ Access-Accept.
Если пользователь заблокирован, и в конфигурационном файле UTM5 RADIUS задан параметр blocked_pool_name, то адрес будет выдан из пула, предназначенного для заблокированных пользователей (заданного этим параметром).
|
|
При разблокировании лицевого счета будет отправлен запрос DM (disconnect-message) и сессия будет разорвана. После этого потребуется переподключение. |
Если пользователь не зарегистрирован, и в конфигурационном файле UTM5 RADIUS задан параметр guest_pool_name, то адрес будет выдан из пула, предназначенного для гостевых пользователей (заданного этим параметром).
Если в свойствах услуги коммутируемого доступа в качестве параметра Название пула задано имя зарегистрированного в системе IP-пула, передаются следующие атрибуты:
*Service-Type (6) – передается значение 2.
*Framed-IP-Netmask (9) – передается значение 0xFFFF FFFF.
*Framed-Routing (10) – передается значение 0.
*Framed-Protocol (7) – передается значение 1.
*Framed-IP-Address (8) – передается свободный IP-адрес для данной IP-группы; IP-адрес помечается как занятый на время, указанное в значении параметра radius_ippool_acct_timeout конфигурационного файла UTM5 RADIUS.
*Session-Timeout (27) – передается максимальное время текущей сессии.
Если в свойствах услуги коммутируемого доступа в качестве параметра Название пула задано имя незарегистрированного в системе IP-пула, передаются следующие атрибуты:
*Service-Type (6) – передается значение 2.
*Framed-MTU (12) – передается значение 1500.
*Framed-Routing (10) – передается значение 0.
*Framed-Protocol (7) – передается значение 1.
*Session-Timeout (27) – передается максимальное время сессии.
*Cisco-AVPair (9;1) – передается значение addr-pool=<имя пула>, где <имя пула> – имя незарегистрированного в системе IP-пула.
Кроме того, если на этапе авторизации был выделен ненулевой Callback_prefix, в ответ добавляются следующие атрибуты:
*Callback-Number (19) – передается значение callback number (если не задан параметр radius_callback_avpair_enable конфигурационного файла UTM5 RADIUS).
*Callback-Id (20) – передается логин для Callback (если не задан параметр radius_callback_avpair_enable конфигурационного файла UTM5 RADIUS).
*Cisco-AVPair (9;1) – передается значение lcp:callback-dialstring= <callback_prefix> (если задан параметр radius_callback_avpair_enable конфигурационного файла UTM5 RADIUS).
После выдачи IP-адреса он помечается как занятый на время, указанное в параметре radius_ippool_timeout конфигурационного файла UTM5 RADIUS.
–Для сервисной связки услуги телефонии: см. Алгоритм работы.
Для любых сервисных связок в ответ Access-Accept включаются атрибуты, установленные для услуги, на которую ссылается сервисная связка.
Запросы на учет (Accounting-Request) используются UTM5 RADIUS для определения занятости выделенных IP-адресов, тарификации услуг hotspot, коммутируемого доступа и телефонии, тарификации трафика, а также для динамического создания, изменения и удаления IP-групп.
Запрос Accounting-Request должен обязательно содержать следующие атрибуты:
При отсутствии хотя бы одного из данных атрибутов запрос игнорируется.
Тип запроса на учет определяется атрибутом Acct-Status-Type (40).
UTM5 RADIUS различает три типа запросов Accounting-Request:
|
Значение атрибута Acct-Status-Type |
Название |
Комментарий |
|
1 |
Start |
Сообщает о начале сессии. |
|
2 |
Stop |
Сообщает о завершении сессии. |
|
3 |
Interim-Update |
Сообщает промежуточные данные установленного соединения. |
–Создается объект, описывающий сессию с идентификатором, указанным в атрибуте Acct-Session-Id (44); по протоколу Stream ядру передается соответствующее событие.
–Если логин, указанный в атрибуте User-Name (1), принадлежит IP-группе или сервисной связке услуги коммутируемого доступа, последний IP-адрес для данной IP-группы или сервисной связки помечается как занятый на неопределенное время. IP-адрес помечается как занятый на время, указанное в параметре radius_ippool_timeout, если этот параметр задан. Если задан параметр interim_update_interval, то IP-адрес освободится только в том случае, если в течение тройного промежутка времени, заданного в этом параметре, для сессии не поступало запросов Interim-Update.
–IP-адрес, ассоциированный с сессией, помечается как занятый.
–Если значение атрибута User-Name (1) соответствует логину сервисной связки услуги коммутируемого доступа, то выполняется тарификация сессии на основании времени, указанного в атрибуте Acct-Session-Time (46). Информация о необходимом списании передается ядру по протоколу Stream соответствующим событием.
–Объект, описывающий сессию с идентификатором, указанным в атрибуте Acct-Session-Id (44), удаляется. Информация об удалении данного объекта передается ядру по протоколу Stream соответствующим событием.
–IP-адрес помечается как свободный.
–При получении запроса Interim-Update:
–Обновляется объект, описывающий сессию с идентификатором, указанным в атрибуте Acct-Session-Id (44); по протоколу Stream ядру передается соответствующее событие.
–Если логин, указанный в значении атрибута User-Name (1), принадлежит IP-группе или сервисной связке услуги коммутируемого доступа, включен механизм контроля сессий по запросу Interim-Update и задан параметр interim_update_interval, то IP-адрес освободится только в том случае, если в течение тройного промежутка времени, заданного в этом параметре, для сессии не поступало запросов Interim-Update.
Следует отметить, что есть определенные особенности обработки запросов на учет.
В общем случае, при поступлении запроса Stop или Interim-Update с идентификатором сессии, которая ранее не была зарегистрирована со статусом «открыта», будет создана новая сессия. Модуль UTM5 RADIUS может хранить информацию о закрытых сессиях в кэше, чтобы не создавать повторную сессию по запросу Stop или Interim-Update, содержащему идентификатор сессии, которая уже была закрыта. По умолчанию данная возможность отключена. Чтобы задействовать кэш закрытых сессий, в конфигурационном файле необходимо задать два параметра:
–closed_sessions_cache_size=<число> - размер кэша закрытых сессий; определяет количество закрытых сессий, о которых будет храниться информация.
Если кэш задействован, то когда сессии присваивается статус «закрыта», идентификатор Acct-Session-Id данной сессии помещается в кэш закрытых сессий. При поступлении запроса Stop или Interim-Update производится поиск Acct-Session-Id в кэше. Если содержащийся в запросе идентификатор сессии будет найден, то информация об этом запросе не будет передана ядру UTM5. При поступлении запроса Start идентификатор сессии из этого запроса удаляется из кэша.
|
|
При остановке RADIUS-сервера вся информация о закрытых сессиях будет утеряна. |
Если сервер доступа не поддерживает экспорт статистики по протоколу NetFlow, то информация о потребленном трафике может быть получена на основании запросов Stop или Interim-Update. Для использования этого механизма необходимо присвоить произвольное значение системному параметру radius_do_accounting (для тарификации по запросам Stop) или radius_do_interim_accounting (для тарификации по запросам обоих типов).
При получении запроса Stop или Interim-Update RADIUS-сервер создаст две записи с информацией о трафике, которые далее будут тарифицироваться в ядре биллинговой системы по стандартному механизму.
В первой записи с информацией о трафике в качестве адреса отправителя будет указан IP-адрес сервера доступа, а в качестве адреса получателя – IP-адрес абонента, использованный в данной сессии. Количество потребленных байт берётся из атрибутов Acct-Input-Octets (42) и Acct-Input-Gigawords (52), содержащихся в запросе Stop или Interim-Update. Во второй записи с информацией о трафике в качестве адреса получателя будет указан IP-адрес сервера доступа, а в качестве адреса отправителя – IP-адрес абонента, использованный в данной сессии. Количество байт берётся изатрибутов Acct-Output-Octets (43) и Acct-Output-Gigawords (53).
Сформированные записи передаются ядру UTM5 в соответствующем событии по протоколу Stream.
Если задан параметр interim_update_interval (см. Конфигурационный файл), то подразумевается, что NAS должен отправлять запросы Interim-Update по каждой открытой сессии с данной периодичностью. При отсутствии новых запросов в течение тройного периода или при поступлении запроса Stop сессия считается завершенной, а связанные с ней IP-адреса освобождаются.
По умолчанию данный параметр не задан, и сессия завершается только при поступлении запроса Stop. Если NAS поддерживает отправку запросов Interim-Update, рекомендуется задать этот параметр во избежание возникновения “повисших” сессий.
Исполняемый файл UTM5 RADIUS называется /netup/utm5/bin/utm5_radius.
В командной строке можно передавать следующие параметры:
|
Путь к PID-файлу |
|
|
Путь к конфигурационному файлу |
|
|
Вывод информации о версии и допустимых параметрах командной строки |
Существуют 3 способа запуска utm5_radius:
1.Непосредственный запуск бинарного файла /netup/utm5/bin/utm5_radius с необходимыми параметрами;
2.Запуск с помощью скрипта watchdog с указанием параметра start:
|
/netup/utm5/bin/safe_utm5_radius start |
Скрипт автоматически перезапустит utm5_radius, если он по каким-либо причинам некорректно завершит работу.
1.Запуск с помощью скрипта автоматического запуска (рекомендуемый способ):
в Linux –
В этом случае произойдет запуск скрипта watchdog.
Для остановки utm5_radius и скрипта watchdog следует выполнить команду:
|
/etc/init.d/utm5_radius stop |
|
/usr/local/etc/rc.d/utm5_radius.sh stop |
Настройка UTM5 RADIUS производится с помощью:
–параметров, задаваемых в конфигурационном файле;
–параметров системы, задаваемых в интерфейсе администратора (подробнее – в разделе Настройки в интерфейсе администратора).
Параметры, задаваемые в конфигурационном файле, используются при инициализации UTM5 RADIUS.
По умолчанию UTM5 RADIUS использует конфигурационный файл /netup/utm5/radius5.cfg.
Формат конфигурационного файла:
|
параметр=значение |
Набор символов до знака равенства является названием параметра, после – значением параметра. Пробелы учитываются. Пустые строки игнорируются. Строка, начинающаяся с символа #, считается комментарием.
|
Параметр |
Возможные значения |
Значение по умолчанию |
Описание |
|
IP-адрес |
обязательный параметр |
IP-адрес хоста, на котором запущено ядро UTM5. |
|
|
от 1 до 65534 |
обязательный параметр |
Порт, на котором ядро UTM5 слушает Stream (параметр stream_bind_port в конфигурационном файле ядра). |
|
|
строка |
radius |
Логин пользователя для доступа к ядру UTM5. |
|
|
строка |
radius |
Пароль пользователя для доступа к ядру UTM5. |
|
|
имя файла |
/var/run/ utm5_radius.pid |
PID-файл. |
|
|
число |
30 |
Длительность (в сек.) повторных попыток соединения с ядром. |
|
|
IP-адрес интерфейса или 0.0.0.0 |
0.0.0.0 |
Адрес хоста для приема запросов на учет (Accounting-Request). |
|
|
от 1 до 65534 |
1813 |
Порт для приема запросов на учет (Accounting-Request). |
|
|
IP-адрес интерфейса или 0.0.0.0 |
0.0.0.0 |
Адрес хоста для приема запросов на проверку доступа (Access-Request). |
|
|
от 1 до 65534 |
1812 |
Порт для приема запросов на проверку доступа (Access-Request). |
|
|
enable |
генерация ключей не производится |
Включает генерацию ключей MPPE 128 бит, используемых при авторизации по протоколу -MS-CHAP-v2. |
|
|
1 |
авторизация разрешена |
Если значение задано, то заблокированным пользователям, логины которых заданы в сервисной связке услуги передачи трафика, запрещается авторизоваться. |
|
|
время в секундах |
30 |
Время, в течение которого IP-адрес будет помечен как занятый после отправки Access-Accept. |
|
|
время в секундах |
до момента прихода Stop-пакета |
Время, в течение которого IP-адрес будет помечен как занятый после прихода Accounting-Start. Не рекомендуется использовать этот параметр. |
|
|
yes или enable |
не задано |
При включении этой опции RADIUS-сервер будет принимать и успешно авторизовать запросы без атрибута User-Password (2), если пароль пользователя, указанный в сервисной связке, пустой. |
|
|
enable, on, yes |
не задано |
При включении данной опции для телефонных звонков аутентификация производится не по атрибуту User-Name (1), а по значению атрибута h323-remote-address (9;23). Значение атрибута используется в качестве логина. |
|
|
натуральное число |
не задано (проверка не производится) |
На соответствие заданному значению будет проверяться значение атрибута NAS-Port-Type (61) при подключении с помощью логина, указанного в сервисной связке услуги передачи трафика. |
|
|
radius_nas_port_dialup (a) |
натуральное число |
не задано (проверка не производится) |
На соответствие заданному значению будет проверяться значение атрибута NAS-Port-Type (61) при подключении с помощью логина, указанного в сервисной связке услуги коммутируемого доступа. |
|
radius_nas_port_tel (a) |
натуральное число |
не задано (проверка не производится) |
На соответствие заданному значению будет проверяться значение атрибута NAS-Port-Type (61) при подключении с помощью логина, указанного в сервисной связке услуги телефонии. |
|
radius_nas_port_hotspot (a) |
натуральное число |
не задано (проверка не производится) |
На соответствие заданному значению будет проверяться значение атрибута NAS-Port-Type (61) при подключении с помощью логина, указанного в сервисной связке услуги hotspot. |
|
yes, on, enable |
не задано (авторегистрация не производится) |
Разрешает проводить автоматическую регистрацию пользователей через сервер RADIUS по предоплаченной карте. При этом пользователь в поле Логин указывает номер карты, а в поле Пароль – ПИН-код карты. В случае услуги телефонии в качестве логина указывается ПИН-код или часть ПИН-кода, оставшаяся часть выступает в качестве пароля. |
|
|
любое |
не задано (номера не передаются) |
Если данная опция включена, то при авторизации абонента в случае использования услуги телефонии в ответе Access-Accept будет передан атрибут Cisco-AVPair (9;1) со значением: xpgk-ep-number=< список телефонных номеров через “;” > |
|
|
любое |
не задано (номера не передаются) |
Если данная опция включена, то при авторизации абонента в случае использования услуги телефонии в ответе Access-Accept будет передан атрибут Cisco-AVPair (9;1) со значением: h323-ivr-in=terminal-alias: < список телефонных номеров через “;” > |
|
|
строка |
не задано |
Устанавливает нулевую стоимость для запросов Accounting-Request, в которых атрибут h323-call-origin (9;26) равен значению данного параметра. |
|
|
время в секундах большее 60 |
не задано (используется стандартный механизм) |
Включает механизм контроля сессий на основании запросов Interim-Update. Значение передается в атрибуте Acct-Interim-Interval (85) пакета Access-Accept. |
|
|
натуральное число |
86400 |
Значение атрибута Session-Ti-meout (27), передаваемое в ответе Access-Accept для сервисной связки услуги передачи трафика. |
|
|
любое |
не задано |
Включает передачу атрибута Cisco-AVPair (9;1) со значением lcp:callback-dialstring=<callback n-umber>, где callback number – часть логина от начала строки до символа ':' |
|
|
enable, on, true |
не задано |
Если атрибут h323-call-origin (9;26) имеет значение originate, задание параметра включает замену логина на значение атрибута h323-remote-address (9;23) при обработке пакетов Accounting-Request. |
|
|
enable, on, true |
не задано |
Если атрибут h323-call-origin (9;26) имеет значение answer, то задание параметра включает замену логина на значение атрибута h323-remote-address (9;23) при обработке пакетов Accounting-Request. |
|
|
строка |
не задано |
Имя IP-пула, адреса из которого выдаются заблокированным пользователям для ограниченного доступа. |
|
|
строка |
не задано |
Имя IP-пула, адреса из которого выдаются гостевым пользователям для ограниченного доступа. |
|
|
yes, no |
не задано |
Включает выдачу адресов из случайного диапазона (если в системе заведено несколько IP-пулов с одним именем). По умолчанию адреса выдаются последовательно из очередного пула до его исчерпания; пулы следуют в порядке их добавления. |
|
|
yes, on, enable |
не задано |
Включает распознавание запроса на регистрацию телефонного звонка по равенству Calling-Station-Id = Called-Station-Id в Access-Request. |
|
|
строка |
не задано |
Путь к файлу сертификата при использовании EAP-TTLS. |
|
|
строка |
не задано |
Путь к файлу приватного ключа при использовании EAP-TTLS. |
|
|
натуральное число |
86400 |
Максимальная продолжительность VoIP сессии (в секундах). |
|
|
disconnect_request_timeout |
натуральное число |
5 |
Время ожидания ответа PoD при разрыве сессии вручную. |
|
incoming_trunk_format |
любое |
не задано |
Формат входящего транка в виде: vendor_id:attribute_id:regexp |
|
outgoing_trunk_format |
любое |
не задано |
Формат исходящего транка в виде: vendor_id:attribute_id:regexp |
|
pbx_id_format |
любое |
не задано |
Формат идентификатора звонка в виде: vendor_id:attribute_id:regexp |
|
override_service_type |
yes, on, enable |
не задано |
Присвоить тип услуги “framed” независимо от типа услуги, указанного во входящем запросе. |
|
dac_bind_host |
IP-адрес интерфейса или 0.0.0.0 |
0.0.0.0 |
Адрес хоста для приема запросов от RADIUS-сервера на изменение параметров соединения. |
|
h323_currency |
string |
USD |
Код валюты. |
|
use_closed_sessions_cache |
yes, on, enable |
не задано |
Хранить в кэше информацию о последних закрытых сессиях. |
|
closed_sessions_сache_size |
Натуральное число |
0 |
Размер кэша закрытых сессий. Измеряется в количестве сессий, о которых хранится информация. |
|
h323_return_code_positive |
yes, on, enable |
не задано |
Возвращать атрибут Cisco:h323_return_code с положительным значением. |
Параметры журналирования (подробнее – в разделе Журналирование):
|
Параметр |
Возможные значения |
Значение по умолчанию |
Описание |
|
число от 0 до 3 |
1 |
Определяет уровень сообщений, которые пишутся в основной поток сообщений. |
|
|
имя файла |
стандартный поток ошибок |
Файл основного потока сообщений. |
|
|
имя файла |
стандартный поток ошибок |
Файл отладочного потока сообщений. |
|
|
имя файла |
стандартный поток ошибок |
Файл критического потока сообщений. |
|
|
yes, on, enable |
ротация отключена |
Включает ротацию log-файлов. |
|
|
размер в байтах |
10485760 |
Размер файла, при достижении которого производится ротация |
|
|
syslog_name |
string |
Не задано |
Префикс, добавляемый к записям при включенной опции записи в системный журнал (syslog) |
Для реализации возможности тарификации трафика в том случае, если IP-адрес был выдан пользователю из пула или UTM5 не выдавался, введена схема динамической привязки IP-адреса к сервисной связке услуги передачи IP-трафика.
Для применения схемы к лицевому счету необходимо привязать услугу передачи IP-трафика с установленной опцией Динамическое распределение IP-адресов и услугу коммутируемого доступа/hotspot с установленной опцией Динамическое распределение IP-адресов.
При поступлении запроса Accounting-Start, атрибут User-Name (1) которого содержит логин, указанный в свойствах сервисной связки услуги коммутируемого доступа/hotspot с установленной опцией Динамическое распределение IP-адресов, а атрибут Framed-IP-Address (8) содержит ненулевой IP-адрес, ядро UTM5 передает событие, инициализирующее процедуру привязки выданного IP-адреса к лицевому счету. В событии передаются данные о лицевом счете абонента и выданном IP-адресе. Обработчик события вызывает функцию, выполняющую все необходимые проверки и, при необходимости, непосредственную динамическую привязку.
Функция динамической привязки IP-адреса выполняет следующие действия:
1.поиск сервисной связки, ссылающейся на данный лицевой счет и на услугу передачи IP-трафика с установленной опцией Динамическое распределение IP-адресов. Если сервисная связка не найдена, дальнейшие действия не производятся;
2.поиск IP-группы, в которую входит указанный IP-адрес. Если такая IP-группа найдена, она удаляется;
3.создание IP-группы, для которой в качестве IP-адреса сети устанавливается указанный IP-адрес, а в качестве маски – 255.255.255.255. Остальным параметрам IP-группы присваиваются значения по умолчанию;
4.создание IP-группы, привязанной к найденной на этапе 1сервисной связке.
При создании или удалении IP-группы выполняются следующие действия: если статус Internet для лицевого счета, которому принадлежит IP-группа, установлен в состояние Включен –
–Перед созданием или удалением IP-группы статус Internet устанавливается в состояние Выключен;
–После создания или удаления IP-группы статус Internet устанавливается в состояние Включен.
Помимо указанных действий возможна генерация одного или нескольких событий на выключение доступа в Интернет для лицевого счета в том случае, если статус Internet – Выключен.
Во избежание ошибок в работе UTM5 категорически не рекомендуется использовать динамическую привязку IP-адреса, если IP-адреса из пула пересекаются с IP-адресами, статически привязанными к сервисным связкам услуги передачи IP-трафика.
