Ядро системы

Введение#

Ядро системы – это основной модуль, отвечающий за работу с базой данных, обеспечение доступа к ней и обработку входящей информации согласно внутренним правилам (таким как тарификация, периодические списания). Ядро – это отдельный многопоточный процесс, работающий в пользовательском режиме. Структура ядра такова, что оно органично вписывается в многопроцессорные архитектуры и при высоких нагрузках равномерно использует все предоставленные ресурсы.

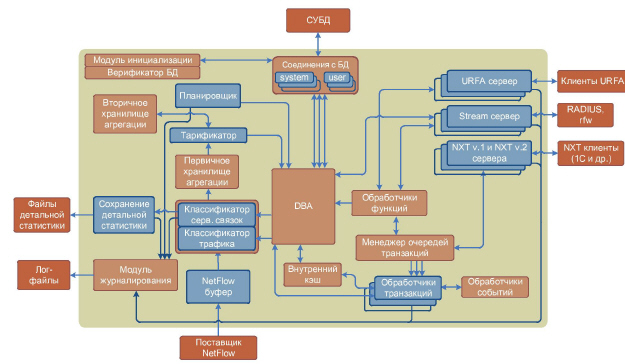

Рис. 1. Схема устройства ядра UTM версии 5.3-004.

Основные компоненты ядра#

Обработчик запросов URFA (UTM Remote Function Access) является сервером вызовов удалённых процедур. Он принимает соединения от клиентов системы и выполняет запрошенные команды внутри ядра. Этот компонент служит в большей степени для организации пользовательских и администраторских интерфейсов.

Буфер NetFlow принимает данные о трафике в формате NetFlow версий 5,7,9 и 10 (IPFIX). Для устройств, поддерживающих экспорт статистики по иным протоколам, необходимо воспользоваться преобразователем статистики в совместимый формат.

Классификатор трафика – модуль ядра, осуществляющий сортировку всего трафика по категориям (классам трафика) на основании параметров, заданных в настройках системы. Параметры классификации задаются в центре управления UTM5.

Нетарифицированная информация о трафике, принадлежащая одному абоненту, агрегируется в первичном хранилище. После тарификации эта информация переносится во вторичное хранилище и агрегируется в одну запись при одинаковой стоимости трафика. Списание по информации из вторичного хранилища происходит при превышении максимальной стоимости трафика или максимального времени хранения информации в одной записи (Настройки в интерфейсе администратора), при изменении стоимости трафика (например, если стоимость трафика изменяется после достижения определенного объема), при получении ядром сигнала SIGHUP и при закрытии отчетного периода.

Модуль бизнес-логики (тарификатор и классификаторы) отвечает за тарификацию всех услуг, в том числе услуг передачи IP-трафика. Он осуществляет перевод количества оказанных оператором услуг в денежный эквивалент с учетом всех зависимостей, указанных администратором системы.

Модуль журналирования регистрирует в log-файлах все события в работе системы UTM5. Он позволяет администраторам проводить диагностику системы и получать информацию о сбоях в ее работе.

Модуль доступа к базе данных (DBA) осуществляет перевод внутрисистемных запросов данных в запросы к внешней базе данных. В качестве системы управления базой данных используйте MySQL.

Прием данных происходит посредством буфера NetFlow и обработчика запросов URFA. Исходные данные считываются из базы данных при запуске.

Любые изменения в базе данных, сделанные напрямую через СУБД во время работы ядра, могут привести к неконтролируемому поведению системы.

Данные NetFlow поступают на обработку в бизнес-модуль, где рассчитываются все необходимые списания. В случае высокой пиковой загрузки поток NetFlow может быть буферизован для снижения возможных потерь. Необработанные данные NetFlow сохраняются в файлах специального формата. Модуль, сохраняющий эти данные, при запуске создаётсяв отдельной нити и, по возможности, с высоким приоритетом.

Запуск#

Исполняемый файл ядра UTM5 называется /netup/utm5/bin/utm5_core.

В командной строке можно передавать следующие параметры:

-p <путь>	Путь к pid-файлу.
-c <путь>	Путь к конфигурационному файлу.
-v	Вывод информации о полном номере сборки, времени сборки и допустимых параметрах командной строки.

Существуют три способа запуска utm5_core:

1.Непосредственный запуск бинарного файла /netup/utm5/bin/utm5_core с необходимыми параметрами;

2.Запуск с помощью скрипта watchdog с указанием параметра start

/netup/utm5/bin/safe_utm5_core start

Скрипт автоматически перезапустит utm5_core, если он по каким либо причинам некорректно завершит работу;

3.Запуск с помощью скрипта автоматического запуска (рекомендуемый способ).
В Linux:

/etc/init.d/utm5_core start

В FreeBSD:

/usr/local/etc/rc.d/utm5_core.sh start

Для остановки utm5_core и скрипта watchdog следует выполнить следующую команду:

в Linux –

/etc/init.d/utm5_core stop

в FreeBSD –

/usr/local/etc/rc.d/utm5_core.sh stop

Настройка#

Настройка ядра производится с помощью:

–параметров, задаваемых в конфигурационном файле (см. Конфигурационный файл);

–параметров, задаваемых с помощью интерфейса администратора (см. Настройки в интерфейсе администратора).

Параметры, задаваемые в конфигурационном файле, используются при инициализации ядра и компонентов системы. Изменения параметров вступают в силу при следующем запуске ядра.

Параметры, задаваемые с помощью интерфейса администратора, определяют поведение ядра и его компонентов после запуска. Существует возможность изменять значения данных параметров, если не указано обратное, в любой момент работы ядра. Изменения вступают в силу с момента их внесения.

Конфигурационный файл#

По умолчанию ядро биллинговой системы UTM5 использует конфигурационный файл /netup/utm5/utm5.cfg.

Формат конфигурационного файла:

параметр=значение

Набор символов, находящийся до знака равенства, является названием параметра, после – значением параметра. Пробелы учитываются. Пустые строки игнорируются. Строка, начинающаяся с символа #, считается комментарием.

Ниже приводится список возможных параметров.

Параметры, связанные с базой данных:

Параметр	Возможные значения	По умолчанию	Описание
database_type	mysql	обязательный параметр	Тип базы данных.
database	Строка	обязательный параметр	Название базы данных.
database_host	Строка	localhost	Адрес хоста, на котором находится база данных.
database_login	Строка	логин текущего пользователя	Логин для доступа к базе данных.
database_password	Строка	пустая строка	Пароль для доступа к базе данных.
database_sock_path ^(a)	Строка	/tmp/mysql.sock	Путь к unix-сокету, используемому для подключения к серверу базы данных. Используется только в случае, когда database_host не указан или его значение равно localhost.
database_port ^(a)	Строка	3306	Номер порта для доступа к базе данных.
dbcount	Число от 2 до 64	6	Количество соединений, открываемых ядром биллинговой системы к базе данных для пользовательских операций.
dbcount_sys	Число от 2 до 64	4	Количество соединений, открываемых ядром биллинговой системы к базе данных для системных операций.
database_reconnect_count	Натуральное число	5	Количество попыток соединения с базой данных, если соединение не было установлено, или количество попыток выполнения SQL-запроса, если его выполнение закончилось неудачно.
database_reconnect_sleep	Натуральное число	2	Задержка в секундах перед повторной попыткой соединения с базой данных или перед повторным выполнением SQL-запроса.
database_charset ^(a)	Кодировка	utf8	Кодировка соединения с базой данных.
verify_database	enable, disable	enable	Верифицировать базу данных перед запуском ядра UTM5.
verify_archive_tables	enable, disable	disable	Если включена верификация базы данных перед запуском, также верифицировать архивные таблицы.
verify_database_index	enable, disable	disable	Верифицировать индексы перед запуском ядра UTM5.

a.Действует только для MySQL

Параметры, связанные c URFA-сервером:

Параметр	Возможные значения	По умолчанию	Описание
urfa_bind_host ^(a)	IP-адрес интерфейса или 0.0.0.0	сервер отключен	IP-адрес, на котором будет прослушиваться порт для приема URFA-запросов.
urfa_bind_port	Число от 1 до 65534	11758	Порт, который будет прослушиваться URFA-сервером.

a.Можно указать несколько значений

Параметры, связанные со Stream-сервером:

Параметр	Возможные значения	По умолчанию	Описание
stream_bind_host	IP-адрес интерфейса или 0.0.0.0	0.0.0.0	IP-адрес, на котором будет прослушиваться порт для приема Stream-запросов.
stream_bind_port	Число от 1 до 65534	12758	Порт, который будет прослушиваться Stream-сервером.

Параметры, связанные с NXT-серверами:

Параметр	Возможные значения	По умолчанию	Описание
nxt_bind_host	IP-адрес интерфейса или 0.0.0.0	0.0.0.0	IP-адрес, на котором будет прослушиваться порт для приема запросов NXT v.1.
nxt_bind_port	Число от 1 до 65534	11777	Порт, который будет прослушиваться сервером NXT v.1.
nxt_v2_bind_host	IP-адрес интерфейса или 0.0.0.0	0.0.0.0	IP-адрес, на котором будет прослушиваться порт для приема запросов NXT v.2.
nxt_v2_bind_port	Число от 1 до 65534	11778	Порт, который будет прослушиваться сервером NXT v.2.
iptv_cluster_host	IP-адрес	Не задан	IP-адрес NetUP IPTV cluster core.
iptv_cluster_port	Число от 1 до 65534	50500	Порт, который будет прослушивать IPTV cluster core в ожидании соединения.

Параметры буфера NetFlow:

Параметр	Возможные значения	По умолчанию	Описание
nfbuffer_host	Строка	0.0.0.0	IP-адрес, на котором будет прослушиваться UDP-порт для приема потока NetFlow.
nfbuffer_port	Строка	9997	Порт, на котором ядро принимает поток NetFlow.
nfbuffer_bufsize	Натуральное число	устанавливается ОС	Размер буфера UDP-сокета, используемого для приема потока NetFlow.

Параметры, связанные с подсчетом трафика:

Параметр	Возможные значения	По умолчанию	Описание
classifier_traffic_file	Путь к файлу	/netup/utm5/db/ traffic.dat	Файл для хранения информации о трафике при остановке ядра UTM5.

Параметры генерации документов:

Параметр	Возможные значения	По умолчанию	Описание
doc_path	Путь к директории	/netup/utm5/doc	Директория для хранения *.odt файлов.
tmp_path	Путь к директории	/tmp	Папка для хранения временных файлов.
libreoffice_path	Путь к файлу	/usr/bin/libreoffice	Путь к исполняемому файлу LibreOffice.
max_upload_size	Целое число (в байтах)	1000000	Максимальный размер загружаемого шаблона документа / договора.

Параметры журналирования (подробнее – в разделе Журналирование):

Параметр	Возможные значения	По умолчанию	Описание
log_level	Число от 0 до 3	1	Определяет уровень сообщений, записываемых в основной поток сообщений.
log_file_main	Путь к файлу	Стандартный поток ошибок	Файл основного потока сообщений.
log_file_debug	Путь к файлу	Стандартный поток ошибок	Файл потока сообщений с диагностической и отладочной информацией.
log_file_critical	Путь к файлу	Стандартный поток ошибок	Файл потока сообщений о критических ошибках.
log_file_verificator	Путь к файлу	/netup/utm5/log/ ve-rificator.sql	Файл сообщений верификатора базы данных.
syslog_name	string	Не задано	Префикс, добавляемый к записям при включенной опции записи в системный журнал (syslog).
rotate_logs	yes, on, enable	Ротация отключена	Включает ротацию log-файлов.
max_logfile_count ^(a)	Число	Не ограничено	Максимальное количество хранимых log-файлов.
max_logfile_size ^(a)	Размер в байтах	10485760	Размер log-файла, при достижении которого производится ротация.
core_pid_file	Путь к файлу	/var/run/utm5_core.pid	PID-файл

a.Действует, если включена ротация log-файлов

Параметры, связанные с размером стека:

Параметр	Возможные значения	По умолчанию	Описание
thread_stack_size	Размер в байтах (не менее 65536)	8388608	Размер стека нити, отвечающей за бизнес-логику.
rpc_stack_size	Размер в байтах (не менее 65536)	Не задано	Размер стека нити URFA-сервера.

Параметры, связанные со специальной лицензией:

Параметр	Возможные значения	По умолчанию	Описание
ssl_cert_file	Путь к файлу	/netup/utm5/ cert.crt	Файл сертификата.
ssl_privkey_file	Путь к файлу	/netup/utm5/ privkey.pem	Файл приватного ключа.
ssl_privkey_passphrase	Строка	Пустая строка	Пароль приватного ключа.

Настройки в интерфейсе администратора#

Параметры системы, задаваемые в интерфейсе администратора, находятся на вкладке Настройки: Настройки системы и разделены на несколько групп настроек:

–Настройки тарификации

–Настройки карточных пользователей

–Настройки уведомлений

–Настройки протокола SMTP

–Настройки выставления счетов

–Прочие настройки

–Настройка сервера RADIUS

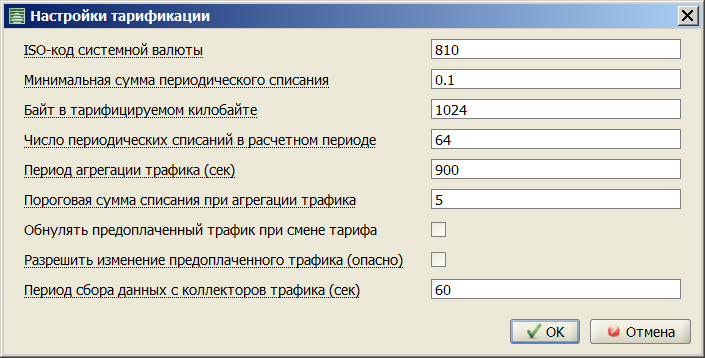

Откройте нужную группу настроек двойным щелчком мыши или нажатием кнопки . Откроется окно со списком редактируемых параметров:

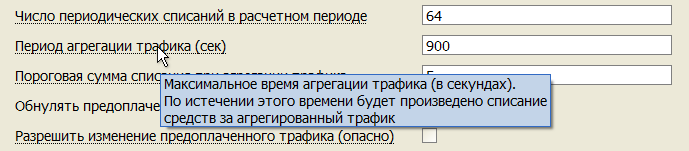

Если название параметра подчеркнуто, то при наведении на него курсора мыши отображается всплывающая подсказка с описанием параметра:

Параметры Период агрегации трафика и Пороговая сумма списания при агрегации трафика определяют периодичность списания средств со счетов пользователей.

Эти два параметра действуют одновременно, т. е. списание происходит при наступлении любого из условий: превышение периода агрегации или накопление пороговой суммы списания.

Чем меньше значения данных параметров, тем быстрее будут увеличиваться таблицы списания – наиболее объёмная часть БД, в связи с чем могут потребоваться специальные меры (см. Архивирование таблиц списаний).
