Приложения

Способы шейпинга трафика#

Шейпинг – это ограничение пропускной способности канала для абонентов сети передачи данных. По характеру ограничения шейпинг может быть:

–статическим (постоянным, т. е. зависящим только от тарифного плана);

–динамическим (меняющимся в зависимости от объёмов израсходованного трафика, а также от времени суток).

Система UTM5 предоставляет возможность настроить для отдельных видов трафика, услуг и тарифов как статический, так и динамический шейпинг.

Регулирование пропускной способности канала фактически происходит на маршрутизаторах. В качестве таких устройств могут выступать PC-маршрутизаторы, маршрутизаторы Cisco, управляемые коммутаторы и т. п. Взаимодействие биллинговой системы с этими устройствами может происходить следующим образом:

1.Средствами внешних скриптов. По некоторому событию (например, при расходовании определённого количества трафика) биллинговая система запускает внешний скрипт управления шейпером, который меняет пропускную способность канала (или, возможно, разрывает соединение). В параметрах скрипту обычно передаётся IP-адрес пользователя и новое значение установленной для него пропускной способности.
Скрипт вызывает внешние утилиты управления трафиком (например, tc из пакета iproute2 в случае Linux и ipfw в случае FreeBSD с включённой функциональностью dummynet). Для использования данных утилит может требоваться предварительная настройка операционной системы или стороннего ПО.

2.При помощи RADIUS-атрибутов (в случае услуг передачи трафика и коммутируемого доступа). В ответе на запрос аутентификации RADIUS-сервер может отправлять атрибут или набор атрибутов, определённый для данного абонента и данного NAS и содержащий в себе инструкции по управлению пропускной способностью устанавливаемого соединения. В данном случае необходима поддержка этой возможности программным обеспечением со стороны NAS. Такой поддержкой обладают, в частности, маршрутизаторы Cisco.
При данном способе управления пропускная способность задается в момент установления соединения, и её корректировка в зависимости от израсходованного трафика происходит не мгновенно при достижении определённого значения, а только при следующем соединении.

Описанные способы регулирования пропускной способности могут применяться как отдельно, так и одновременно.

Система UTM5 предлагает следующий подход к шейпингу:

1.В случае шейпинга с помощью внешних скриптов передаваемые скрипту параметры настраиваются на странице Правила firewall (см. Правила firewall). Каждое правило ассоциировано с одним или несколькими событиями, при наступлении которых выполняется внешний скрипт с заданными параметрами. Путь к скрипту указывает переменная firewall_path в конфигурационном файле utm5_rfw.cfg.

–Статический шейпинг можно реализовать с помощью правил, выполняемых, например, при наступлении события Включение Интернета.

–Динамический шейпинг (возможен при наличии соответствующего модуля) осуществляется правилами, выполняемыми при наступлении событий Установление пропускной способности, Изменение пропускной способности и Снятие ограничений входящего (исходящего) канала. События первых двух типов происходят в тот момент, когда суммарное количество трафика за отчётный период переходит через определённые границы, а событие Снятие ограничений – при закрытии отчётного периода или при удалении сервисной связки. Если настроены разные границы для разных временных диапазонов, события любого типа могут также происходить при наступлении времени начала/окончания диапазона. О задании границ см. Динамическое шейпирование.

Модуль динамического шейпинга требует отдельной лицензии.

2.С помощью RADIUS-атрибутов:

–Статический шейпинг настраивается на вкладке RADIUS-параметры на странице Услуга в группе Тарификация (см. Услуги).

–Динамический шейпинг (возможен при наличии модуля динамического шейпинга) настраивается на вкладке RADIUS-параметры на странице Динамическое шейпирование в группе Настройки (см. Динамическое шейпирование). Для каждой услуги, наряду с границами потребления трафика, можно задать RADIUS-атрибуты, устанавливающие пропускную способность канала. Динамическое изменение атрибутов в зависимости от потреблённого трафика обеспечивается использованием переменных, выбираемых из списка.

Параметры RADIUS#

Ниже приведён пример RADIUS-атрибута для динамического шейпинга на маршутизаторе Cisco.

–ID вендора

–ID атрибута

–Тип атрибута

строка;

–Значение

lcp:interface-config#1=rate-limit input IN_BANDWIDTH_BITS
IN_CISCO_NORMAL_BURST IN_CISCO_EXTENDED_BURST
conform-action transmit exceed-action drop

Перед отправкой данной строки на NAS система подставляет вместо переменной IN_BANDWIDTH_BITS числовое значение пропускной способности (бит/с) для пользователя, зависящее от потреблённого трафика и заданных границ. Остальные параметры интерпретируются следующим образом:

IN_CISCO_NORMAL_BURST – количество байт, пересылаемых за один всплеск (burst). Рассчитывается как поток за 1.5 сек. при заданной полосе пропускания.

IN_CISCO_EXTENDED_BURST – возможное количество байт сверх нормы (т. е. сверх IN_CISCO_NORMAL_BURST), пересылаемое за один интервал при кратковременном повышении нагрузки. После того как потрачено, восполняется за счёт пропускной способности в периоды, когда нагрузка ниже максимально разрешённой. Рассчитывается как 2* IN_CISCO_NORMAL_BURST.

Последующие инструкции указывают, что трафик в пределах разрешённой пропускной способности с учётом допустимых превышений пропускается маршрутизатором (conform-action transmit), а при превышении нагрузки и исчерпании EXTENDED_BURST приходящие пакеты данных сверх NORMAL_BURST игнорируются (exceed-action drop).

Внешние скрипты#

Ниже приведены примеры исполняемых файлов. Предполагается, что созданы правила firewall для событий Установление пропускной способности, Изменение пропускной способности и Снятие ограничений, и для каждого из них заданы параметры скрипта в формате:

UID UIP UBITS UMASK BANDWIDTH [0|1|2]

Первые пять параметров представляют собой переменные. При вызове скрипта они будут заменены своими значениями:

UID	идентификатор пользователя
UIP	адрес пользователя
UMASK	маска сети
UBITS	количество бит в маске сети
BANDWIDTH	текущая скорость соединения

В качестве последнего параметра надо указать значение 0, 1 или 2 в зависимости от типа события:

–0 – Снятие ограничений;

–1 – Установление пропускной способности;

–2 – Изменение пропускной способности.

Linux#

Пример для программного шейпера iproute2 в ОС Linux.

Предполагается, что предварительно выполнены следующие команды:

tc qdisc add dev eth0 root handle 1: htb

– создана очередь (qdisc, queueing discipline), ассоциированная с входящим интерфейсом eth0, имеющая идентификатор 1. Для очереди выбран метод упорядочения htb (Hierarchy Token Bucket), отличающийся простотой и высоким быстродействием.

tc class add dev eth0 parent 1: classid 1:1 htb rate 100mbit ceil 100mbit burst 200k

tc class add dev eth0 parent 1:1 classid 1:10 htb rate 1mbit burst 20k

– создан корневой класс очереди (root class) с идентификатором 1:1, имеющий гарантированную пропускную способность 50 Мбит/сек (rate 50mbit) с возможностью повышения до 100 Мбит/сек при наличии незанятой пропускной способности (ceil 100mbit), пропускаемый всплесками размером по 200 Кб (burst 200k). Он будет использоваться как родительский для всех остальных классов и распределять между ними пропускную способность, предоставляя им возможность занимать (borrow) друг у друга неиспользуемую часть. Также создан класс с идентификатором 1:10, имеющий пропускную способность 1 Мбит/сек без возможности превышения, и предназначенный для пропускания трафика неопределённой принадлежности из очереди.

tc filter add dev eth0 parent 1: protocol ip prio 3 handle 1 fw classid 1:10

– создан фильтр, направляющий неклассифицированные пакеты из очереди в класс с наименьшей пропускной способностью.

В дальнейшем при вызове скрипта по событию Установление пропускной способности происходит следующее:

–создаётся правило iptables, помечающее входящие пакеты трафика, направленные на данный IP-адрес (при необходимости аналогичным образом выполняется шейпинг исходящего трафика, для чего следует создать отдельное правило);

–создаётся новый фильтр, отправляющий помеченные таким образом пакеты в новый класс;

–создаётся новый класс с указанной пропускной способностью.

По событию Изменение пропускной способности происходит изменение пропускной способности класса, а по событию Снятие ограничений – удаление самого класса, соответствующего фильтра и правила iptables.

Трафик, не попадающий под действие фильтров (т. е. принадлежащий пользователям, для которых шейпинг не настроен), не ставится в очередь, а пропускается непосредственно.

Содержимое исполняемого файла:

#!/bin/bash if="eth1" echo $* echo "First create: tc qdisc add dev $if root handle 1: htb" case "$6" in

0) iptables -t mangle -D FORWARD -s 0/0 -d $2/$3 -j MARK
--set-mark $1 tc filter del dev $if parent 1: protocol ip prio 3 handle $1 fw classid 1:$1 tc class del dev $if parent 1:1 classid 1:$1 htb rate $5kbit burst 20k;;

1) iptables -t mangle -A FORWARD -s 0/0 -d $2/$3 -j MARK
--set-mark $1 tc filter add dev $if parent 1: protocol ip prio 3 handle $1 fw classid 1:$1 tc class add dev $if parent 1:1 classid 1:$1 htb rate $5kbit burst 20k;;

2) tc class change dev $if parent 1:1 classid 1:$1 htb rate $5kbit burst 20k;; *) echo "Usage: `basename $0` {UID UIP UBITS UMASK BANDWIDTH [0|1|2]}" >&2 exit 64;; esac

FreeBSD#

Пример исполняемого файла для программного шейпера dummynet в ОС FreeBSD.

При вызове скрипта по событию Установление пропускной способности создаётся канал (pipe) с ограниченной пропускной способностью, а также правило, которое направляет входящий трафик данного пользователя на интерфейсе em0 в созданный канал. По событию Изменение пропускной способности изменяется пропускная способность канала, а по событию Снятие ограничений – удаляется канал и соответствующее правило.

Скрипт работает корректно при многопроходном режиме обработки правил (команда sysctl net.inet.ip.fw.one_pass должна возвращать значение 0).

#!/bin/sh case "$6" in 0) /sbin/ipfw delete $1 /sbin/ipfw pipe delete $1;; 1) /sbin/ipfw pipe $1 config bw $5Kbit/s /sbin/ipfw add $1 pipe $1 ip from any to $2/$3 via em0;; 2) /sbin/ipfw pipe $1 config bw $5Kbit/s;; esac

Переменные шаблонов#

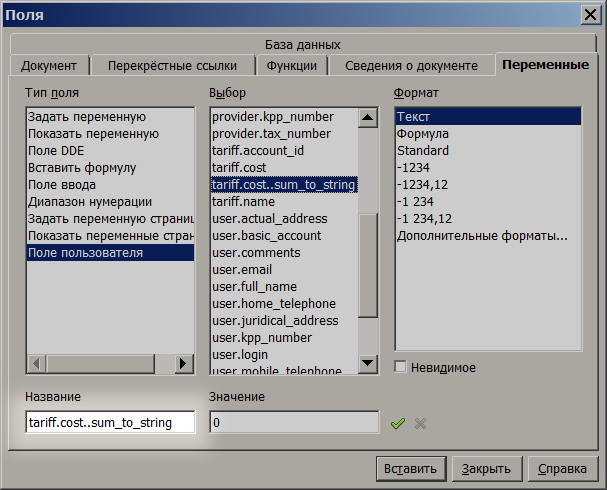

Ниже приведён список переменных, которые могут использоваться в шаблонах (см. Шаблоны документов ).

Переменные#

Переменные, входящие в шаблоны, делятся на несколько групп:

–Документ

Наименование	Тип	Описание
document.number	int32	Номер документа
document.alt_number	string	Альтернативный номер документа
document.date	int32	Дата создания документа

–Пользователь

Наименование	Тип	Описание
user.id	int32	ID абонента
user.full_name	string	Наименование абонента
user.login	string	Логин абонента
user.password	string	Пароль абонента
user.actual_address	string	Фактический адрес
user.juridical_address	string	Юридический адрес
user.home_telephone	string	Домашний телефон
user.work_telephone	string	Рабочий телефон
user.mobile_telephone	string	Мобильный телефон
user.tax_number	string	ИНН абонента
user.kpp_number	string	КПП абонента
user.icq_number	string	Номер ICQ
user.web_page	string	Веб-страница
user.district	string	Район
user.building	string	Строение
user.entrance	string	Подъезд
user.floor	string	Этаж
user.flat_number	string	Квартира
user.personal_manager	string	Персональный менеджер
user.basic_account	int32	ID основного лицевого счета
user.passport	string	Паспорт
user.email	string	E-mail
user.comments	string	Комментарий
user.bank_account	string	Банковский счет
user.bank_name	string	Наименование банка
user.bank_city	string	Город банка
user.bank_bic	string	БИК
user.bank_corr_account	string	Корреспондентский счет
user.currency_short_name	string	Краткое наименование валюты
user.currency_full_name	string	Полное наименование валюты
user.currency_code	int32	Код валюты
user.params.{param_id} ^(a)	string	Дополнительный параметр абонента с ID {param_id}
user.contacts.{contact_id}.email ^(b)	string	E-mail дополнительного контакта с ID {contact_id}
user.contacts.{contact_id}.full_name	string	Полное наименование дополнительного контакта с ID {contact_id}
user.contacts.{contact_id}.short_name	string	Краткое наименование дополнительного контакта с ID {contact_id}
user.contacts.{contact_id}.position	string	Должность дополнительного контакта с ID {contact_id}
user.contacts.{contact_id}.reason	string	Описание дополнительного контакта с ID {contact_id}
user.contacts.{contact_id}.telephone	string	Телефон дополнительного контакта с ID {contact_id}

a.Переменная {param_id} может принимать значения целочисленного ID доп. параметра абонента

b.Переменная {contact_id} может принимать значения headman - руководитель, booker - бухгалтер, либо целочисленный порядковый номер дополнительного контакта, начиная с единицы

–Лицевой счет

Наименование	Тип	Описание
account.account_id	int32	ID лицевого счета
account.external_id	string	Внешний ID лицевого счета
account.balance	double	Баланс
account.credit	double	Кредит
account.vat_rate	double	НДС в %
account.sale_tax_rate	double	НСП в %
account.access_card_number	string	Номер карты доступа IPTV

–Провайдер

Наименование	Тип	Описание
provider.full_name	string	Полное наименование поставщика
provider.short_name	string	Краткое наименование поставщика
provider.juridical_address	string	Юридический адрес
provider.actual_address	string	Фактический адрес
provider.tax_number	string	ИНН
provider.kpp_number	string	КПП
provider.chief_full_name	string	Полное имя руководителя
provider.chief_short_name	string	Краткое имя руководителя
provider.booker_full_name	string	Полное имя бухгалтера
provider.booker_short_name	string	Краткое имя бухгалтера
provider.bank_account	string	Банковский счет
provider.bank_name	string	Наименование банка
provider.bank_city	string	Город банка
provider.bank_bic	string	БИК
provider.bank_corr_account	string	Корреспондентский счет

–Договор

Наименование	Тип	Описание
contract.number	int32	ID первого договора
contract.name	string	Наименование первого договора
contract.date	int32	Дата создания первого договора
contract.{contract_id}.number ^(a)	int32	ID договора с порядковым номеров {contract_id}
contract.{contract_id}.name	string	Наименование договора с порядковым номером {contract_id}
contract.{contract_id}.date	int32	Дата создания договора с порядковым номером {contract_id}
user.connect_date	int32	Дата подключения пользователя (отображается в формате unixtime)
user.connect_date..date_short	string	Дата подключения пользователя (отображается в формате ДД.ММ.ГГГГ)

a.Переменная {contract_id} принимает значение порядкового номера договора абонента, начиная с единицы

–Платеж

Наименование	Тип	Описание
payment.id	int32	ID транзакции платежа
payment.amount_in_currency	double	Сумма в валюте
payment.amount_absolute	double	Сумма в системной валюте
payment.date.actual	int32	Дата платежа
payment.date.enter	int32	Дата внесения
payment.date.burn	int32	Дата сгорания
payment.document_number	string	Номер платежного документа
payment.comments.user	string	Комментарий для пользователя
payment.comments.admin	string	Комментарий для администратора
payment.hash	string	Хэш-код
payment.currency_rate	double	Курс валюты
payment.currency_short_name	string	Краткое наименование валюты
payment.currency_full_name	string	Полное наименование валюты
payment.currency_code	int32	Код валюты

–Счет

Наименование	Тип	Описание
bill.sum_without_tax	double	Сумма без налогов
bill.sum_with_tax	double	Сумма с налогами
bill.size	int32	Количество строк в счете
bill.period_start	int32	Дата начала периода
bill.period_end	int32	Дата конца периода
bill.balance_when_created	double	Баланс в момент выставления
bill.debt	double	Задолженность
bill.payment_amount	double	Сумма платежа без учета налогов
bill.payment_amount_with_tax	double	Сумма платежа с учетом налогов
bill.date	int32	Дата

–Сводка детализации звонков

Наименование	Тип	Описание
summary.periodic_fee	double	Сумма списаний по периодическим услугам
summary.total_fee	double	Сумма списаний по услугам телефонии
summary.other_fee	double	Сумма списаний по прочим услугам
summary.local.charges	double	Сумма списаний за местные вызовы
summary.local.count	double	Количество местных вызовов
summary.local.duration	double	Суммарная длительность местных вызовов
summary.innerzone.charges	double	Аналогично для внутризоновых вызовов
summary.innerzone.count	double
summary.innerzone.duration	double
summary.intercity.charges	double	Аналогично для междугородних вызовов
summary.intercity.count	double
summary.intercity.duration	double
summary.international.charges	double	Аналогично для международных вызовов
summary.international.count	double
summary.international.duration	double

–сервисные связки IPTV

Наименование	Тип	Описание
iptv.access_card_number	int32	Номер карты доступа IPTV
iptv.activation_code.part1	string	Код активации карты доступа, часть 1. Код активации состоит из шести частей, для каждой части есть своя переменная, отличающаяся цифрой в конце (.part2,.part3 и т. д.)

Итерируемые переменные#

Далее приведены группы переменных, вместо которых подставляется массив значений. Переменные из этих групп следует располагать в шаблоне в строке таблицы. В этом случае при генерации документа в таблицу будет автоматически добавлено необходимое количество строк, чтобы вместить все значения.

Итерируемые переменные также делятся на несколько групп:

–Итераторы таблицы IP-групп

Наименование	Тип	Описание
ipgroup.login	string	Логин IP-группы
ipgroup.password	string	Пароль IP-группы
ipgroup.mac	string	MAC адрес
ipgroup.ip	string	IP адрес
ipgroup.mask	string	Маска подсети
ipgroup.gateway	string	Шлюз

Итераторы таблицы IP-групп позволяют вывести информацию только о нединамических IP-группах, для которых поле Логин не пустое и IP-адрес не равен 0.0.0.0

–Итераторы таблицы подключенных тарифов

Наименование	Тип	Описание
tariff.name	string	Наименование тарифа
tariff.cost	double	Стоимость
tariff.account_id	int32	ID лицевого счета

–Итераторы счета

Наименование	Тип	Описание
bill_entry.id	int32	Порядковый номер позиции, начиная с единицы
bill_entry.name	string	Наименование позиции
bill_entry.price	double	Цена
bill_entry.quantity	double	Количество
bill_entry.sum_with_tax	double	Сумма с налогами
bill_entry.sum_without_tax	double	Сумма без налогов
bill_entry.tax	double	Сумма налога
bill_entry.tax_rate	double	Ставка налога в %
bill_entry.unit_name	string	Размерность (возвращается ключ для замены)
bill_entry.unit_code	string	Код размерности (возвращается ключ для замены)
bill_entry.alt.price	double	Альтернативная цена
bill_entry.alt.quantity	double	Альтернативное количество
bill_entry.alt.unit_name	string	Альтернативная размерность (возвращается ключ для замены)
bill_entry.alt.unit_code	string	Альтернативный код размерности (возвращается ключ для замены)

–Итераторы детализации звонков

Наименование	Тип	Описание
call.id	int32	Порядковый номер вызова в таблице
call.zone	string	Наименование зоны
call.direction	string	Наименование направления
call.date	int32	Дата вызова
call.calling_number	string	Вызывающий номер
call.called_number	string	Вызываемый номер
call.called_prefix	string	Вызываемый префикс
call.duration	int32	Длительность вызова
call.type	string	Тип вызова (возвращается ключ для замены)
call.cost	double	Полная стоимость вызова

–Итераторы параметров сервисных связок услуги коммутируемого доступа

Наименование	Тип	Описание
dialup.login	string	Логин
dialup.password	string	Пароль
dialup.cid	string	Значение параметра CID
dialup.csid	string	Значение параметра CSID

–Итераторы параметров сервисных связок услуги hotspot

Наименование	Тип	Описание
hotspot.login	string	Логин
hotspot.password	string	Пароль

–Итераторы параметров сервисных связок услуги телефонии

Наименование	Тип	Описание
telephony.login	string	Логин
telephony.password	string	Пароль
telephony.number	string	Телефонный номер
telephony.incoming_trunk	string	Входящий транк
telephony.outgoing_trunk	string	Исходящий транк
telephony.pbx	string	Значение параметра PBX ID
telephony.cid	string	Значение параметра CID

Типы шаблонов#

В зависимости от типа шаблона в него могут входить переменные и итерируемые переменные из следующих групп, перечисленных выше:

	Счет	Счет-фактура	Памятка пользователя	Акт	Квитанция	Договор	Детализация счета
Документ	•	•	•	•	•	•	•
Пользователь	•	•	•	•	•	•	•
Лицевой счет	•	•	•	•	•	•	•
Провайдер	•	•	•	•	•	•	•
Договор	•	•	•	•	•	•	•
Платеж					•
Счет	•	•		•
Сводка детализации звонков							•
Сервисные связки IPTV			•			•
Итераторы счета	•	•		•
Итераторы таблицы IP-групп			•			•
Итераторы таблицы подключенных тарифов			•			•
Итераторы детализации звонков							•

Модификаторы переменных#

Модификаторы переменных преобразуют значения, подставляемые вместо переменных. Доступны следующие типы модификаторов:

Наименование	Тип аргумента	Тип результата	Описание
translate	string	string	Заменяет на значение из списка замены при полном совпадении значения переменной и ключа замены
replace	string	string	Заменяет на значение из списка замены часть значения переменной, совпадающую с ключом замены
date_short	int32	string	Дата в формате ДД/ММ/ГГГГ
date_long	int32	string	Дата в формате «ДД»Месяца ГГГГ
date_time	int32	string	Время в формате ММ.ДД ЧЧ:ММ
duration	int32	string	Длительность в формате ЧЧ:ММ:CC
sum_to_string	double	string	Сумма прописью

Чтобы применить модификатор, при создании пользовательского поля в LibreOffice, перейдите в меню Вставка > Поля > Дополнительно, выберите вкладку Переменные, выберите нужную переменную и в поле Название укажите имя модификатора после имени функции, разделив их двумя точками:

Далее вставьте модифицированную переменную в нужное место шаблона.
