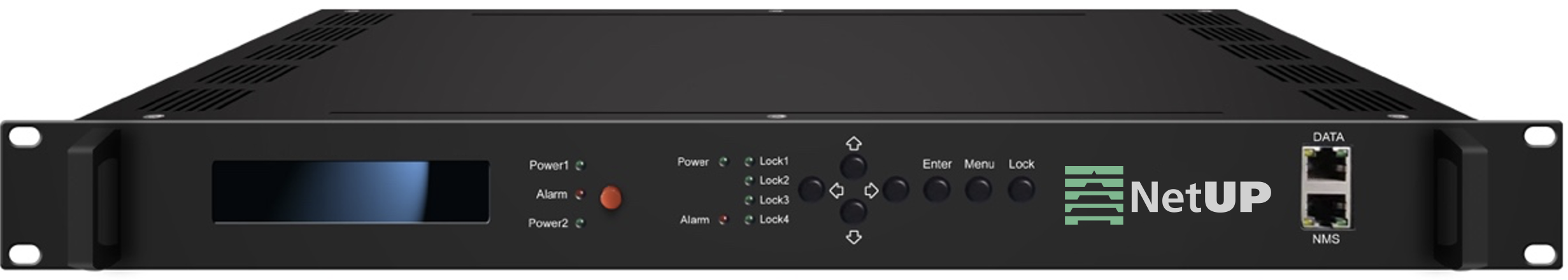

NetUP Streamer Base HDMI/SDI 2-4xLL

Описание изделия

Назначение

NetUP Streamer Base HDMI/SDI 2-4xLL — энкодер и мультиплексор HD/SD аудио и видео с низкой задержкой кодирования. Устройство принимает сигналы HDMI и SDI — 2 или 4 канала в зависимости от установленных модулей, — кодирует каждый канал в MPEG-2 или MPEG-4 AVC/H.264 и мультиплексирует закодированные программы в транспортные потоки на выходы ASI и IP.

Конструкция модульная, выдвижного типа: в корпусе 1U размещается до двух модулей кодирования по два канала каждый, поэтому входы заказываются как 4×SDI, 4×HDMI или 2×SDI + 2×HDMI. Один вход ASI служит для ремультиплексирования внешних программ вместе с закодированными.

Отличительная черта устройства — режим Low Delay (низкая задержка): минимальная сквозная задержка от энкодера до декодера абонентской приставки, что делает устройство пригодным для прямых трансляций, интерактивных и других чувствительных к задержке применений.

Основные возможности

  • 2 или 4 канала кодирования: 4×SDI, 4×HDMI или 2×SDI + 2×HDMI (модульно, по два канала на модуль).

  • Кодирование видео MPEG-2 и MPEG-4 AVC/H.264 (HD и SD).

  • Кодирование звука: MPEG-2, MPEG-2 AAC, MPEG-4 AAC, Dolby Digital (AC-3), с нормализацией диалогов для AC-3.

  • Режим Low Delay — малая сквозная задержка от энкодера до декодера приставки.

  • Один вход ASI для ремультиплексирования.

  • Понижающее преобразование разрешения.

  • Скрытые субтитры EIA-608 / EIA-708 / Line 21 (только для входа SDI).

  • Редактирование и вставка таблиц PSI/SI.

  • Фильтрация null-пакетов для IP-выхода.

  • Выход: два выхода ASI (зеркальные порты с одним и тем же транспортным потоком) как зеркало MPTS или SPTS 1–4; IP-выход (1 MPTS и 4 SPTS) по UDP и RTP/RTSP.

  • Два блока питания.

  • ЖК-дисплей с кнопками управления; управление через веб-интерфейс и обновление прошивки по Ethernet.

Технические характеристики

Раздел Параметр Значение

Видео

Кодирование

MPEG-2 и MPEG-4 AVC/H.264

Входы

4×SDI, или 4×HDMI, или 2×SDI + 2×HDMI; плюс 1 вход ASI

Разрешение на входе

1920×1080 60p/50p (только MPEG-4 AVC/H.264); 1920×1080 60i/50i; 1280×720 60p/50p; 720×480 60i; 720×576 50i

Битрейт

1–19,5 Мбит/с на канал

Цветовая субдискретизация

4:2:0

Соотношение сторон

16:9; 4:3

Аудио

Кодирование

MPEG-2, MPEG-2 AAC, MPEG-4 AAC, Dolby Digital (AC-3) 2.0

Нормализация диалогов (только AC-3)

−31…−1 дБ

Частота дискретизации

48 кГц

Битрейт

64 / 96 / 128 / 192 / 256 / 320 кбит/с на канал

Система

Локальный интерфейс

ЖК-дисплей с кнопками управления

Удалённое управление

веб-интерфейс

Режим низкой задержки

Normal, Mode 1, Mode 2, Manual

Выход потоков

2 выхода ASI (BNC; зеркальные порты, один и тот же поток); IP — 1 MPTS и 4 SPTS по UDP и RTP/RTSP (RJ45, 1000Base-T)

Интерфейс управления

RJ45, 100Base-T

Язык интерфейса

английский

Общие

Питание

перем. ток 100–240 В, 50/60 Гц; два блока питания

Габариты (Ш×Г×В)

482 × 400 × 44 мм

Рабочая температура

0…+45 °C

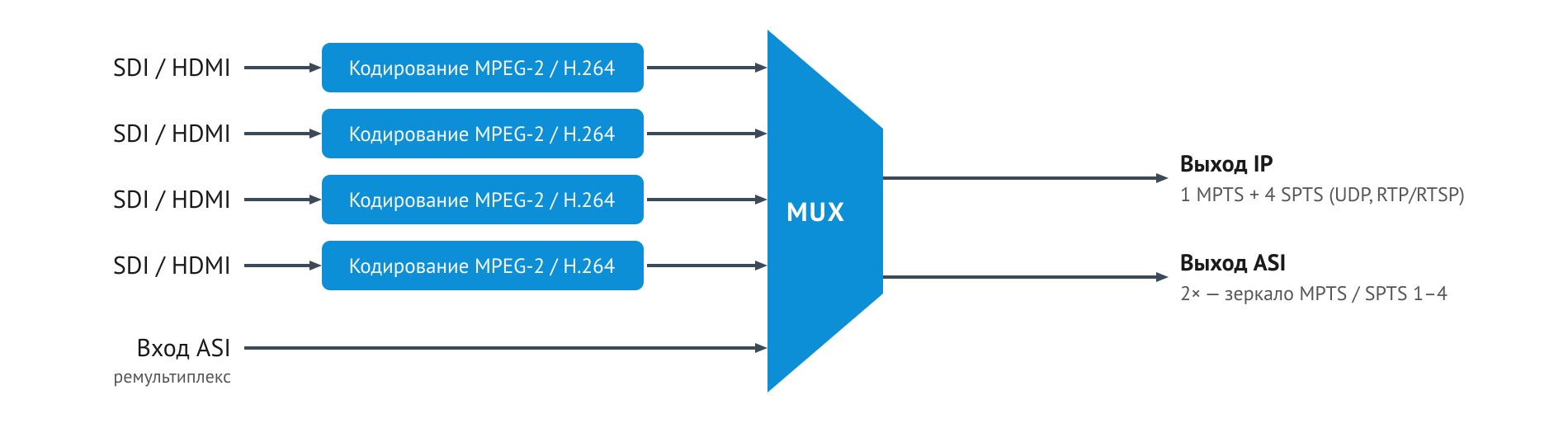

Структурная схема

Каждый вход HDMI или SDI кодируется независимо в MPEG-2 или MPEG-4 AVC/H.264; закодированные каналы — вместе с программами со входа ASI — мультиплексируются в выходные транспортные потоки (IP и ASI).

Структурная схема

Внешний вид и описание

На лицевой панели расположены ЖК-дисплей, индикаторы состояния и кнопки управления; на задней панели — модули кодирования, порты ASI и два блока питания.

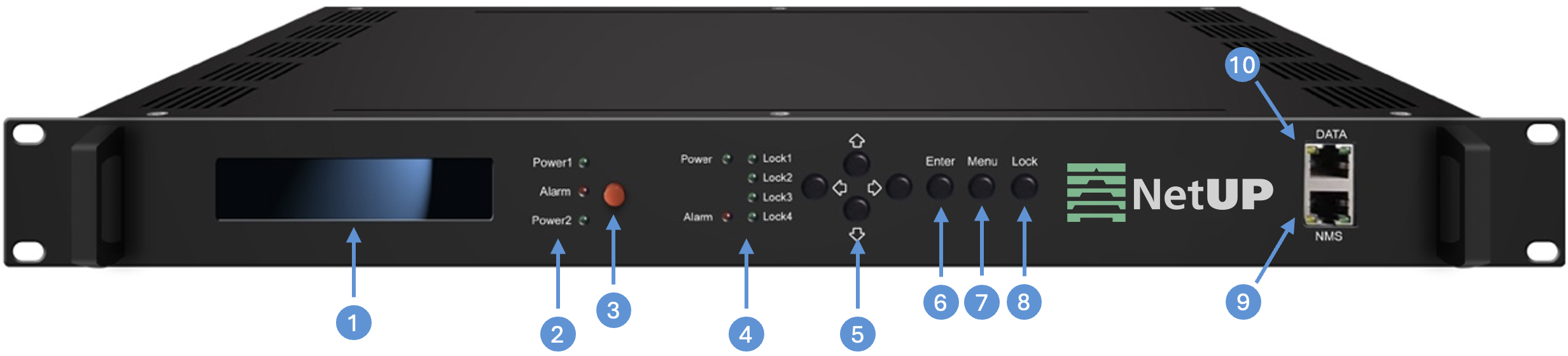

Лицевая панель с обозначениями
Figure 1. Лицевая панель
№ Описание

1

ЖК-дисплей

2

Индикаторы питания и индикатор аварии питания

3

Кнопка сброса аварии питания — если подключён только один блок питания или один из двух блоков вышел из строя, устройство подаёт звуковой сигнал; нажатие на кнопку отключает сигнал

4

Индикаторы состояния — Lock 1: идёт кодирование канала HDMI; Lock 2: идёт кодирование канала SDI; Lock 3: захват входа ASI

5

Кнопки «вверх» / «вниз» / «влево» / «вправо»

6

Кнопка Enter (подтверждение)

7

Кнопка Menu (возврат)

8

Кнопка Lock (блокировка / разблокировка экрана)

9

Порт NMS

10

Порт DATA

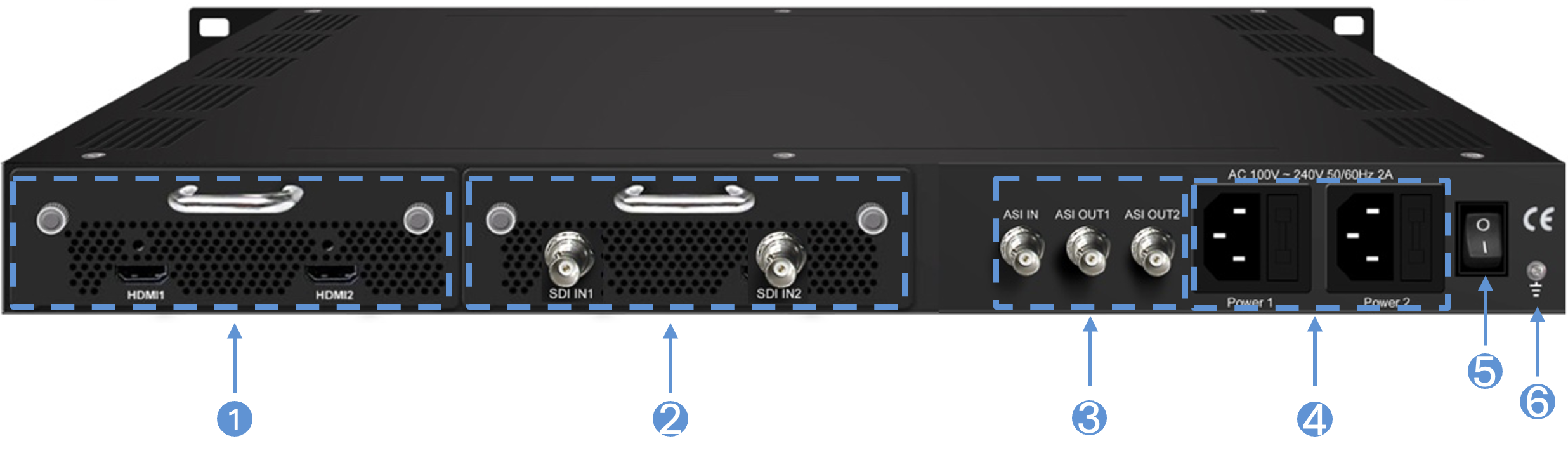

Задняя панель с обозначениями
Figure 2. Задняя панель
№ Описание

1

Модуль кодирования HDMI («Encoder 1» в веб-интерфейсе)

2

Модуль кодирования SDI («Encoder 2» в веб-интерфейсе)

3

Вход ASI и выходы ASI

4

Разъёмы питания (два блока питания)

5

Выключатель питания

6

Заземление

Установка

Требования к помещению

Параметр Требование

Пространство

При установке ряда стоек в одном помещении расстояние между двумя рядами стоек должно составлять 1,2–1,5 м, а до стены — не менее 0,8 м.

Пол

Электрически изолированный и беспыльный. Удельное объёмное сопротивление антистатического покрытия пола: 1×107–1×1010 Ом; сопротивление токоограничивающего заземления: 1 МОм. Несущая способность пола — не менее 450 кг/м².

Температура

5–40 °C (постоянно), 0–45 °C (кратковременно); рекомендуется установка кондиционера.

Относительная влажность

20–80% постоянно, 10–90% кратковременно.

Давление

86–105 кПа

Двери и окна

Уплотнить дверные зазоры резиновыми лентами, окна — с двойным остеклением.

Стены

Допускается оклейка обоями или окраска матовой краской.

Пожарная безопасность

Система пожарной сигнализации и огнетушитель.

Питание

Питание устройства, кондиционирования и освещения должно быть независимым. Устройству требуется перем. ток 100–240 В, 50/60 Гц. Перед включением внимательно проверьте.

Требования к заземлению

  • Надёжное заземление всех модулей — основа устойчивой и стабильной работы устройства и важнейшая защита от грозовых разрядов и помех. Это правило обязательно к соблюдению.

  • Проводник заземления должен быть медным для снижения высокочастотного импеданса; провод заземления — как можно толще и короче.

  • Оба конца провода заземления должны иметь надёжный электрический контакт и быть защищены от коррозии.

  • Использование любого другого устройства как части цепи заземления запрещено.

  • Площадь контакта провода заземления с корпусом устройства — не менее 25 мм².

Подключение

Винт заземления расположен в правой части задней панели; рядом — выключатель питания, предохранитель и разъём питания.

  • Шнур питания — вставьте один конец в разъём питания, другой — в сеть переменного тока.

  • Провод заземления — соедините клемму заземления устройства с шиной заземления стойки медным проводом. При общем заземлении нескольких устройств сопротивление заземления должно быть менее 1 Ом.

Caution

Перед подключением шнура питания установите выключатель питания в положение «OFF».

Управление с лицевой панели

Лицевая панель — локальный интерфейс управления: она позволяет просмотреть состояние устройства и изменить основные параметры входов и выходов без компьютера.

Назначение кнопок:

  • ENTER — активировать изменяемый параметр или подтвердить изменение.

  • MENU — отменить вводимое значение, вернуть прежнюю настройку и перейти на предыдущий уровень меню.

  • LEFT / RIGHT — переместить указатель для выбора параметра.

  • UP / DOWN — изменить активный параметр либо листать страницы, когда параметр не активен.

  • LOCK — заблокировать или разблокировать экран; при блокировке устройство запрашивает, сохранять ли текущие настройки.

На странице «Factory Configuration» нажатие ENTER восстанавливает заводскую конфигурацию.

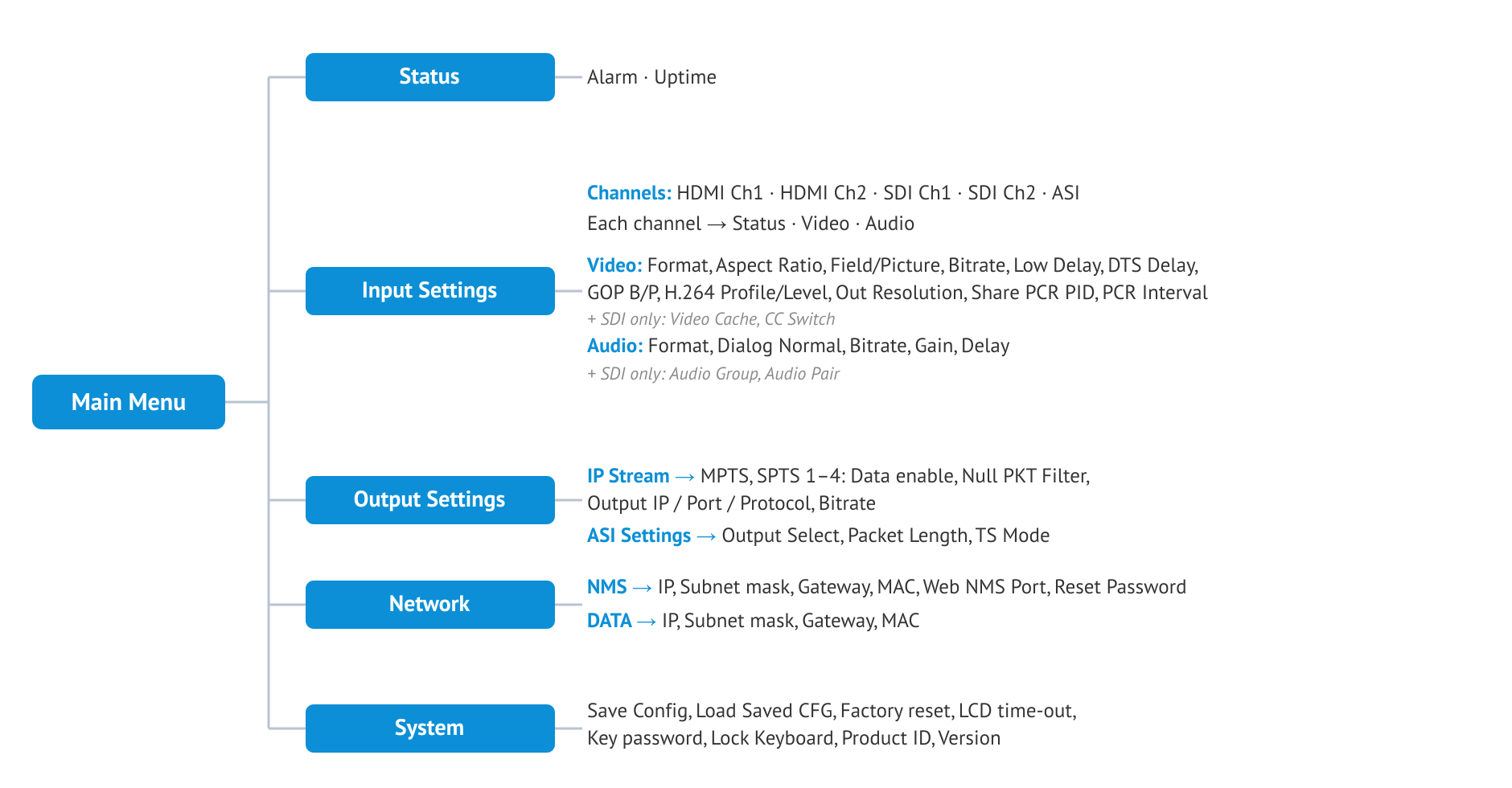

Дерево меню на LCD

Меню ЖК-дисплея лицевой панели устроено так, как показано ниже (пункты меню — на английском, как в устройстве).

Дерево меню на LCD

Управление через веб-интерфейс

Устройство настраивается с компьютера, подключённого к порту NMS. IP-адрес компьютера должен отличаться от IP-адреса устройства, иначе возникнет конфликт адресов.

Вход

IP-адрес устройства по умолчанию — 192.168.0.136; веб-интерфейс работает по HTTPS.

Important

Открывайте веб-интерфейс по HTTPS: https://192.168.0.136/.

  1. Соедините компьютер и устройство сетевым кабелем и командой ping убедитесь, что они в одном сегменте сети.

  2. При необходимости измените IP-адрес устройства (с лицевой панели) так, чтобы он попадал в сегмент компьютера — любое значение, кроме уже занятого, во избежание конфликта адресов.

  3. Введите https://192.168.0.136/ (или назначенный вами адрес) в адресной строке браузера и нажмите Enter.

  4. На странице входа введите имя пользователя и пароль (по умолчанию: admin / m89xC2F7) и нажмите LOGIN, чтобы приступить к настройке.

Работа

После входа выберите любой пункт в левом меню, чтобы открыть соответствующую страницу для просмотра сведений или настройки параметров.

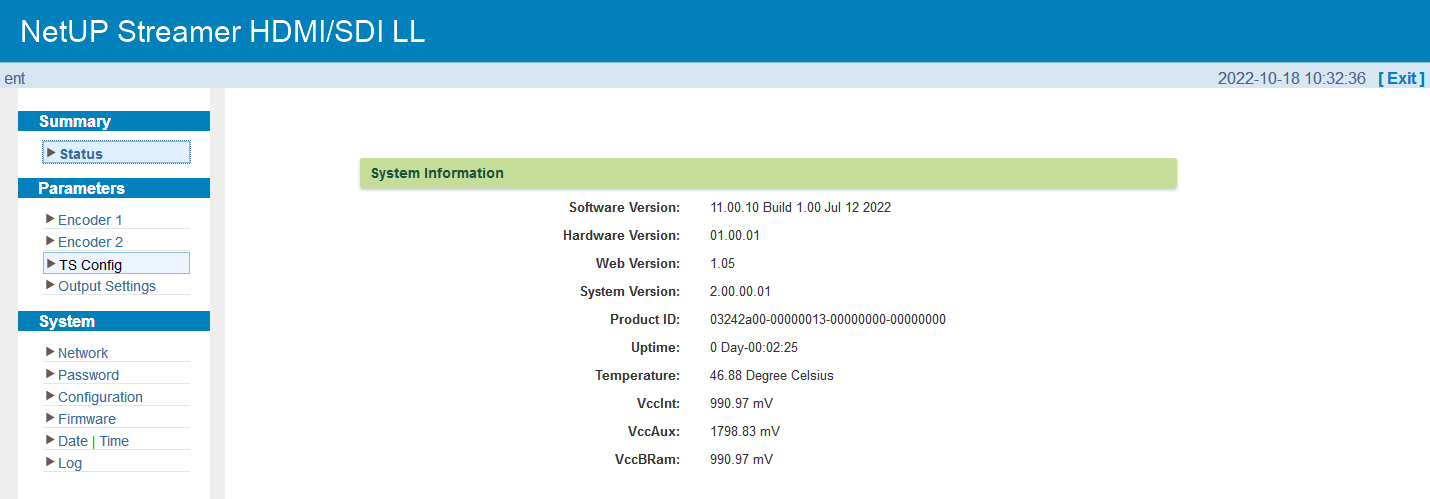

Состояние

Страница «Status» показывает текущее состояние устройства: версии ПО, аппаратной части и веб-интерфейса, время работы и аварии.

Состояние

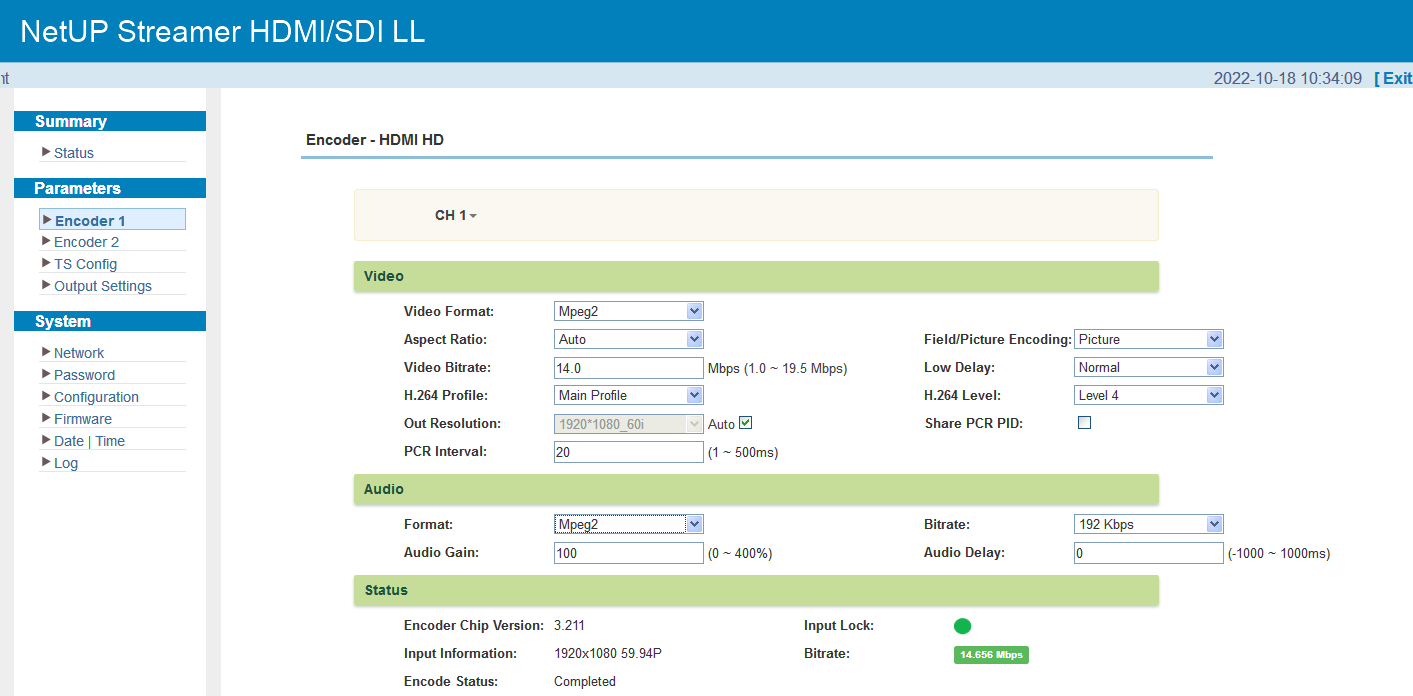

Энкодер 1 (HDMI)

Выберите «Encoder 1» в левом меню, чтобы отобразить программы модуля кодирования HDMI. Здесь настраиваются параметры видео и звука каждого канала — разрешение, битрейт, формат кодирования, формат звука и сведения о программе (сервисе). Отметка «Share PCR PID» делает PID видео и PID PCR одинаковыми.

Энкодер 1 — HDMI

Без отметки «Auto» задайте выходное разрешение не выше входного (понижающее преобразование). В области статуса кодирования по каждому каналу отображаются захват сигнала, входное разрешение и фактический битрейт кодирования. После изменения параметров нажмите Apply, чтобы сохранить их.

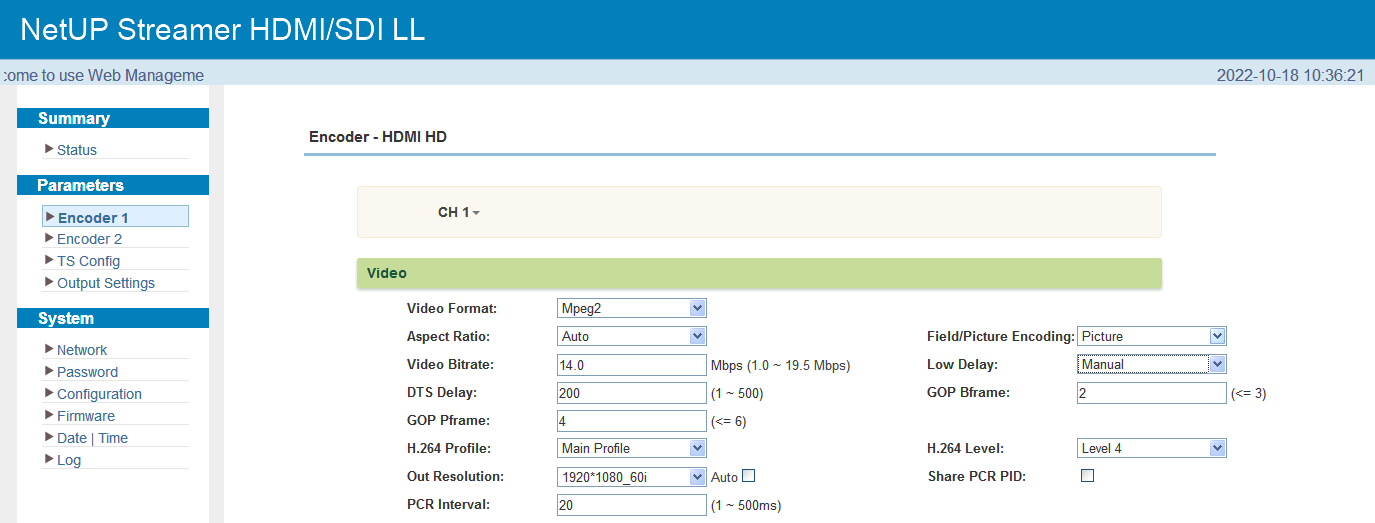

Low Delay

Устройство способно минимизировать сквозную задержку от энкодера до декодера абонентской приставки. Задайте параметр «Low Delay» для канала в веб-интерфейсе.

Low Delay

Доступны четыре варианта:

  1. Normal — режим низкой задержки отключён.

  2. Mode 1 — режим низкой задержки с настройками Mode 1 по умолчанию.

  3. Mode 2 — режим низкой задержки с настройками Mode 2 по умолчанию.

  4. Manual — задайте вручную DTS Delay, число B-кадров и P-кадров в GOP для точной настройки задержки.

Итоговая задержка зависит от сочетания формата видео, битрейта видео, режима низкой задержки и разрешения исходного сигнала.

Note

Сквозная задержка также зависит от производительности декодирования на приёмной стороне. Для достижения малой задержки используйте абонентскую приставку или иной декодер с хорошими характеристиками.

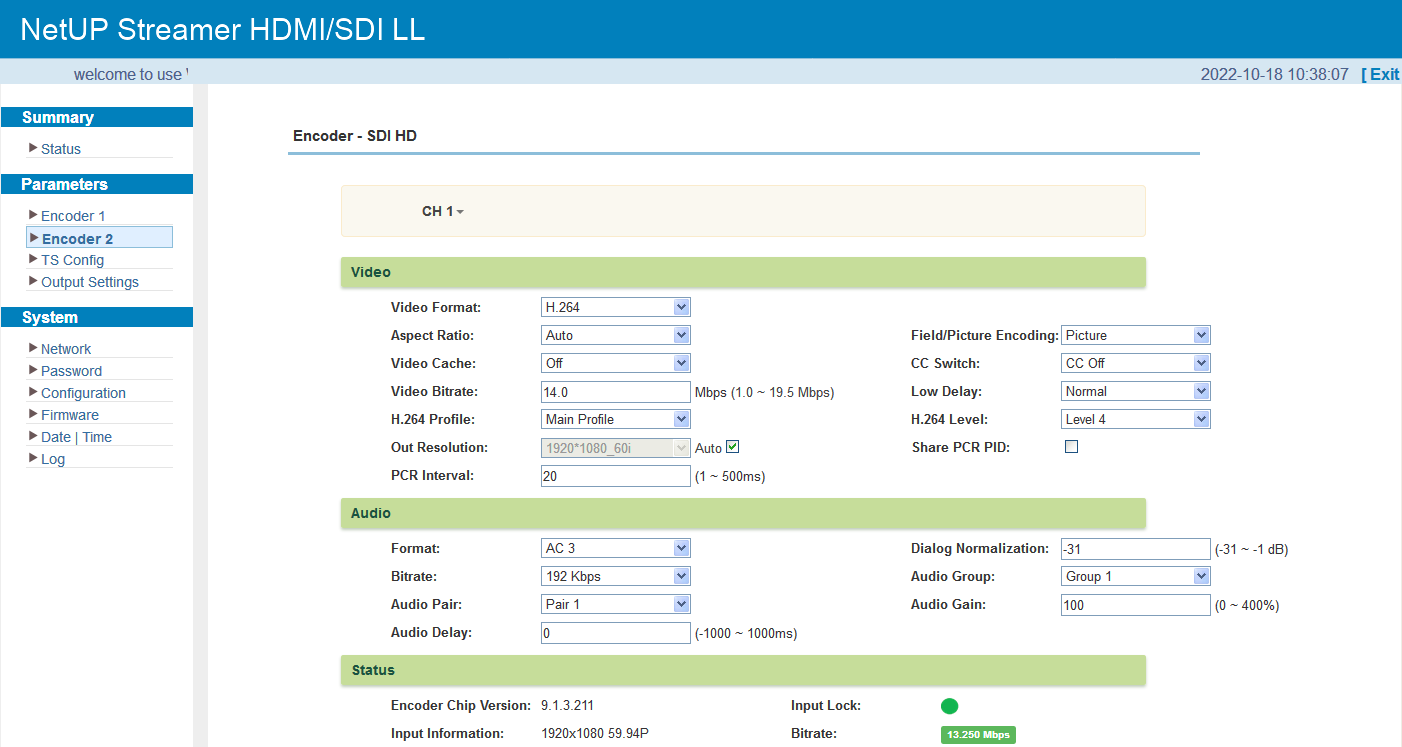

Энкодер 2 (SDI)

Выберите «Encoder 2», чтобы отобразить программы модуля кодирования SDI. Параметры видео, звука и низкой задержки задаются так же, как для «Encoder 1».

Энкодер 2 — SDI

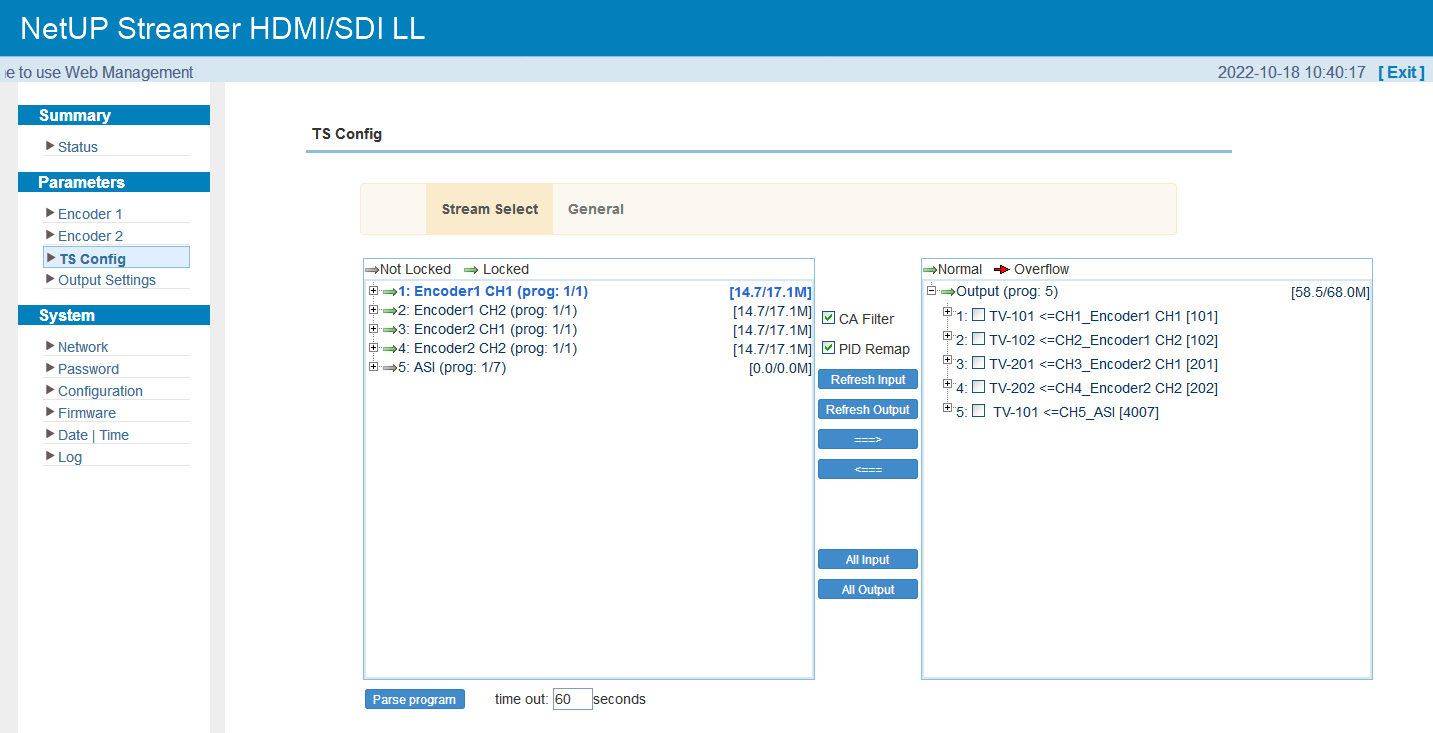

Формирование потока (TS Config)

Выберите «TS Config», чтобы разобрать и мультиплексировать закодированные программы вместе с программами со входа ASI.

TS Config

В левой области перечислены входные программы, в правой — выходной мультиплекс. Выберите входные программы и добавьте их в выход; на странице также доступны фильтр CA, переназначение PID и кнопки обновления, выбора всех и разбора входных программ. Нажмите на имя программы, чтобы открыть окно настройки LCN, значений PID и других сведений о программе.

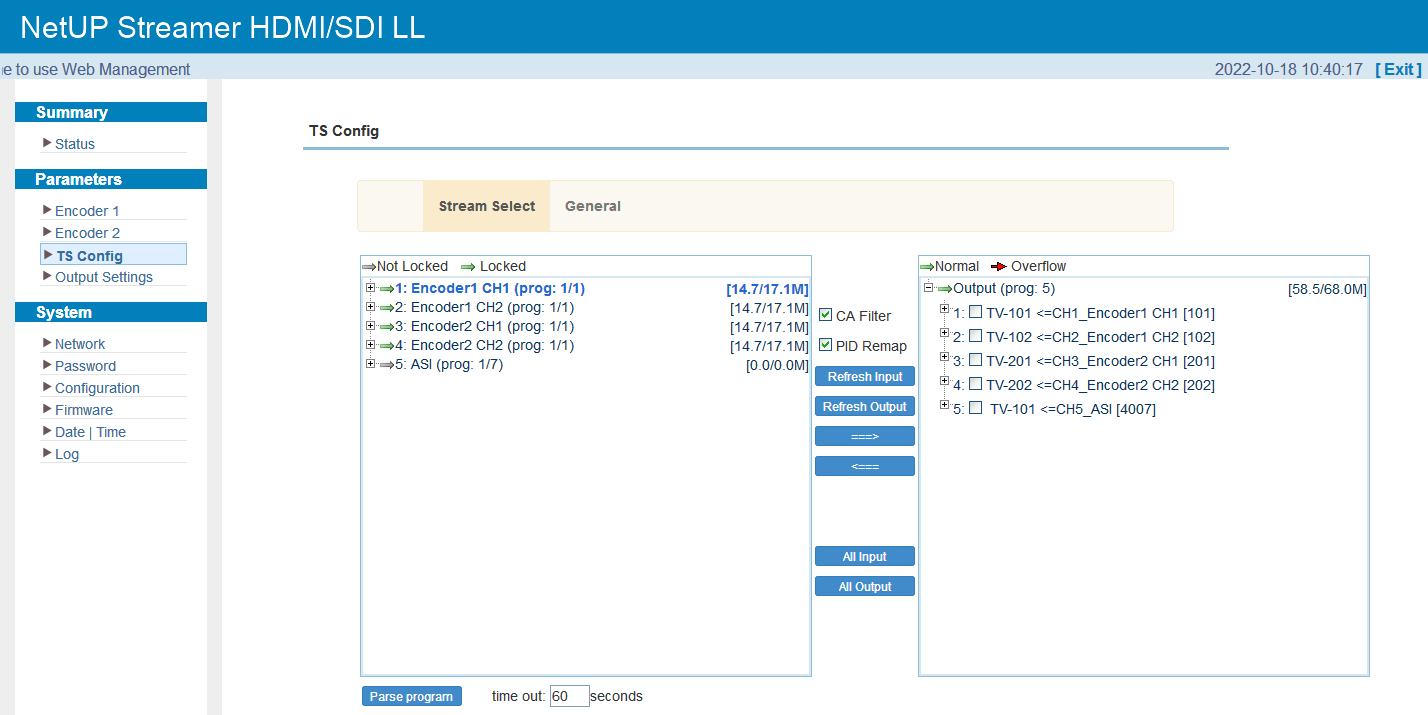

Настройка программы

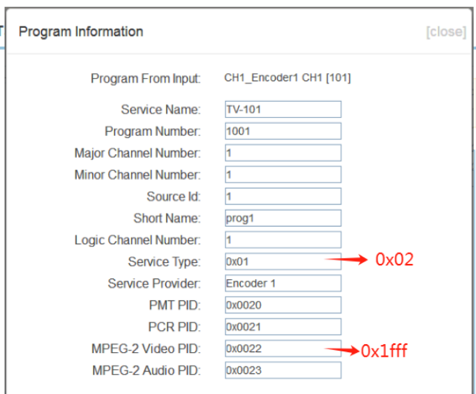

Режим «только звук»

Устройство может выдавать сервис как программу только со звуком (режим вещания) с удалённым видео. Измените настройку программы, чтобы выводить только звук.

Режим «только звук»

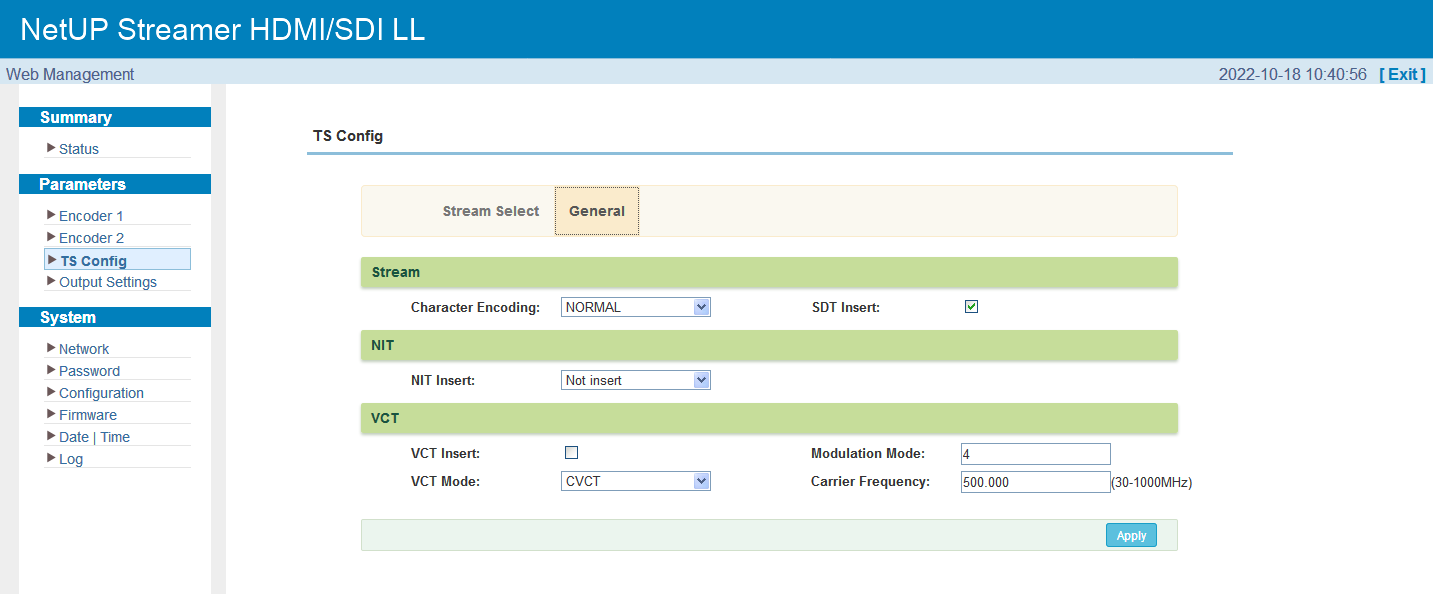

Общие параметры (General)

Выберите «General», чтобы задать кодировку символов (в соответствии с языком названий программ) и сетевые таблицы — NIT и VCT.

Общие параметры

Включите «Web Insert» для NIT и нажмите +, чтобы добавить дескриптор NIT; отредактируйте дескриптор в соответствии с настройками нижестоящего модулятора. Вставляйте VCT, если нижестоящая сеть использует J.83B.

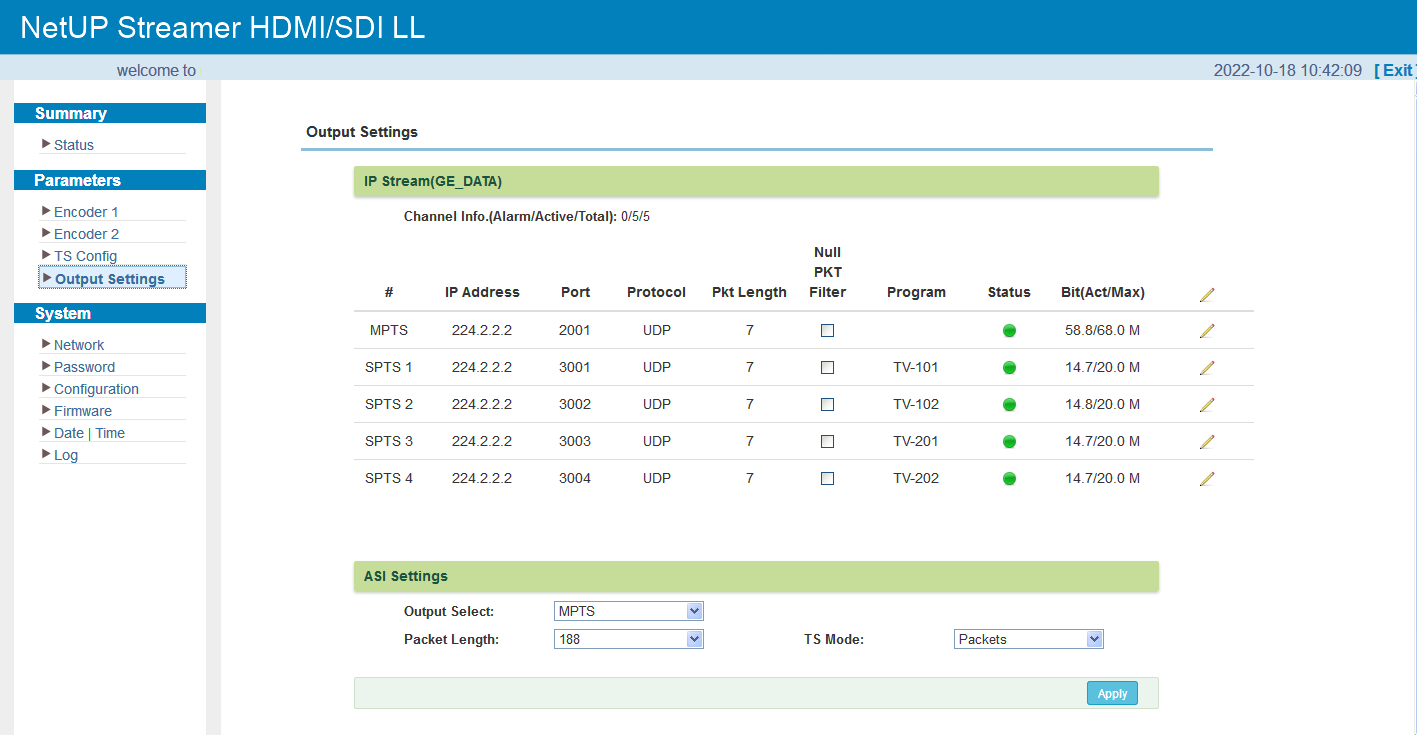

Настройки выхода (Output Settings)

Выберите «Output Settings», чтобы настроить IP-выход — 1 MPTS и 4 SPTS, их групповые или индивидуальные адреса, порты и протокол (UDP или RTP/RTSP), — а также выход ASI.

Настройки выхода

Два выхода ASI — зеркальные порты и несут один и тот же транспортный поток: зеркало MPTS или одного из SPTS 1–4.

Сеть (Network)

Выберите «Network» для просмотра и изменения сетевой конфигурации устройства. На странице представлены интерфейс NMS (адрес управления, по которому доступен веб-интерфейс) и интерфейс DATA (по которому передаются IP-потоки). Для каждого интерфейса задайте IP-адрес, маску подсети и шлюз; назначьте интерфейсам разные подсети.

Учётная запись (Password)

Выберите «Password», чтобы изменить имя пользователя и пароль для входа в веб-интерфейс.

Конфигурация (Configuration)

Выберите «Configuration» для управления конфигурацией устройства: сохранить текущую конфигурацию, восстановить последнюю сохранённую, сбросить к заводским настройкам, сохранить конфигурацию в файл или загрузить из файла.

Note

После восстановления конфигурации сохраните её до перезагрузки, иначе восстановленные параметры будут потеряны.

Прошивка (Firmware)

Выберите «Firmware» для обновления прошивки устройства. Файлы прошивки и инструкции по обновлению предоставляет техническая поддержка NetUP по запросу.

Дата и время (Date | Time)

Выберите «Date | Time», чтобы установить часы устройства: выберите часовой пояс и при необходимости укажите сервер NTP для автоматической синхронизации времени.

Журналы (Log)

Выберите «Log» для просмотра журналов устройства в целях диагностики. Выберите тип журнала (журнал ядра или системный); журнал можно очистить или экспортировать в файл.

Устранение неполадок

Профилактические меры:

  • Устанавливайте устройство там, где температура окружающей среды находится в диапазоне от 0 до 45 °C.

  • Обеспечьте хорошую вентиляцию радиатора на задней панели и прочих вентиляционных отверстий.

  • Перед включением убедитесь, что входное напряжение находится в допустимом диапазоне питания и подключение выполнено правильно.

  • Проверьте, что все сигнальные кабели подключены надёжно.

  • Не включайте и не выключайте устройство слишком часто; интервал между включением и выключением должен превышать 10 секунд.

Отключите шнур питания в следующих случаях:

  • Повреждён шнур питания или розетка.

  • В устройство попала жидкость.

  • Возникло короткое замыкание по любой причине.

  • Устройство находится во влажной среде.

  • Устройство получило механическое повреждение.

  • Устройство долго не использовалось.

  • Устройство по-прежнему не работает после включения и сброса к заводским настройкам.

В этих случаях устройство требует обслуживания.

Термины и сокращения

Аббревиатуры и профессиональные термины ТВ / IPTV, встречающиеся в этом руководстве.

Термин Расшифровка

8VSB

Модуляция с частично подавленной боковой полосой, используется в ATSC.

AAC

Advanced Audio Coding; аудиокодек (варианты LC-AAC, HE-AAC).

AC3

Аудио Dolby Digital.

ASI

Asynchronous Serial Interface; последовательный интерфейс транспортного потока (по BNC).

ATSC

Североамериканский стандарт цифрового эфирного ТВ.

CA / CAS

Conditional Access (System); условный доступ (платное ТВ).

Carrier

Несущая — один РЧ-канал модулированного выхода.

CATV

Кабельное телевидение.

CBR / VBR

Постоянный / переменный битрейт.

CC

Closed Caption; скрытые субтитры.

Code rate

Скорость кодирования FEC (DVB-T / ISDB-T).

Constellation

Порядок созвездия QAM (16…256-QAM); выше — больше битрейт, но требовательнее к качеству сигнала.

Crypto period

Период смены ключа скремблирования.

CVBS

Composite Video Baseband Signal; аналоговый композитный видеосигнал (однокабельный аналоговый вход).

DAR

Display Aspect Ratio; соотношение сторон изображения.

DB15 / RCA

Типы разъёмов CVBS-входа (устройство использует переходник DB15→RCA).

dBm / dBµV

Единицы уровня РЧ-сигнала.

Dialog normalization

Нормализация диалогов — метаданные выравнивания громкости, поддерживающие постоянную воспринимаемую громкость между программами (Dolby Digital / AC-3).

DTS

Decoding Time Stamp; метка времени декодирования — настройка «DTS Delay» регулирует сквозную задержку (не путать с аудиокодеком DTS).

DVB-C / DVB-T

Стандарты цифрового кабельного / эфирного ТВ.

DVB-CSA

Общий алгоритм скремблирования DVB.

ECM / EMM

Entitlement Control / Management Message — ключи дескремблирования / права абонента.

ECMG / EMMG

Генераторы ECM / EMM; интерфейс к системе условного доступа (CAS).

EIA-608 / EIA-708

Стандарты скрытых субтитров (CEA-608 / CEA-708); передаются по входу SDI (Line 21).

FEC

Forward Error Correction; упреждающая коррекция ошибок.

GE

Порт Gigabit Ethernet.

GOP

Group of Pictures; группа кадров (структура I / P / B).

Guard interval

Защитный интервал OFDM (DVB-T / ISDB-T).

H.264 (AVC) / H.265 (HEVC)

Кодеки видео; HEVC эффективнее, используется для 4K.

HDMI

Цифровой видеовход.

HP / MP / BP

High / Main / Baseline Profile — профили H.264 (по сложности / эффективности).

IGMP

Internet Group Management Protocol; подписка на multicast-группы.

IP / UDP / RTP / RTSP

Доставка потоков: IP-сеть; UDP (без подтверждений); RTP (медиа поверх UDP); RTSP (управление воспроизведением).

ISDB-T

Японский стандарт цифрового эфирного ТВ.

J.83 A/B/C

Варианты DVB-C по ITU-T (A — Европа, B — США, C — Япония).

LCN

Logical Channel Number; логический номер канала (порядок в сетке приёмника).

Low Delay

Режим энкодера, минимизирующий сквозную задержку от энкодера до декодера.

MER

Modulation Error Ratio; качество сигнала, в дБ.

MPEG-1 Layer 2 / MPEG-4

Стандарты кодирования аудио / видео.

MPTS / SPTS

Многопрограммный / однопрограммный транспортный поток.

Multicast / unicast

Групповая (один-многим) / адресная (один-одному) передача.

NIT

Network Information Table; параметры сети (частоты, модуляция) для сканирования приёмником.

NMS

Network Management System; веб-интерфейс управления устройством.

NTP

Network Time Protocol; синхронизация времени.

NTSC

National Television System Committee; аналоговый стандарт цветного ТВ (варианты M / J).

Null packet

Нуль-пакет (PID 0x1FFF) — заполнитель для поддержания постоянного битрейта; на выходе фильтруется.

OSD

On-Screen Display; наложение графики (логотип / QR-код).

PAL

Phase Alternating Line; аналоговый стандарт цветного ТВ (варианты B / D / G / H / I).

PCR

Program Clock Reference; метка опорного времени для синхронизации декодера.

PID

Packet Identifier; адресует видео / аудио / данные внутри транспортного потока.

PID remapping

Переназначение выходных PID для устранения конфликтов между потоками.

PMT

Program Map Table; таблица PSI со списком PID видео / аудио / данных программы.

PSI / SI

Program Specific / Service Information; служебные таблицы транспортного потока.

QAM

Quadrature Amplitude Modulation; квадратурная амплитудная модуляция.

QPSK

Quadrature Phase-Shift Keying; квадратурная фазовая модуляция (DVB-T / ISDB-T).

RF

Радиочастотный (ВЧ) выход.

RS (204, 188)

Код Рида–Соломона; упреждающая коррекция ошибок в DVB.

SD

Standard Definition; стандартная чёткость (720×576i / 720×480i).

SDI

Serial Digital Interface; профессиональный видеоинтерфейс.

Service ID

Идентификатор сервиса (канала) внутри транспортного потока.

SFP

Слот под оптический или медный трансивер.

Simulcrypt

Скремблирование несколькими системами условного доступа одновременно.

Symbol rate

Символьная скорость модуляции (Msps / Ksps).

Teletext

Телетекст.

Transmission mode (2K / 4K / 8K)

Число несущих OFDM (DVB-T / ISDB-T).

TS

Transport Stream; контейнер MPEG-2 для аудио / видео и служебных данных.

VCT

Virtual Channel Table; таблица виртуальных каналов, используется в сетях ATSC / J.83B.
