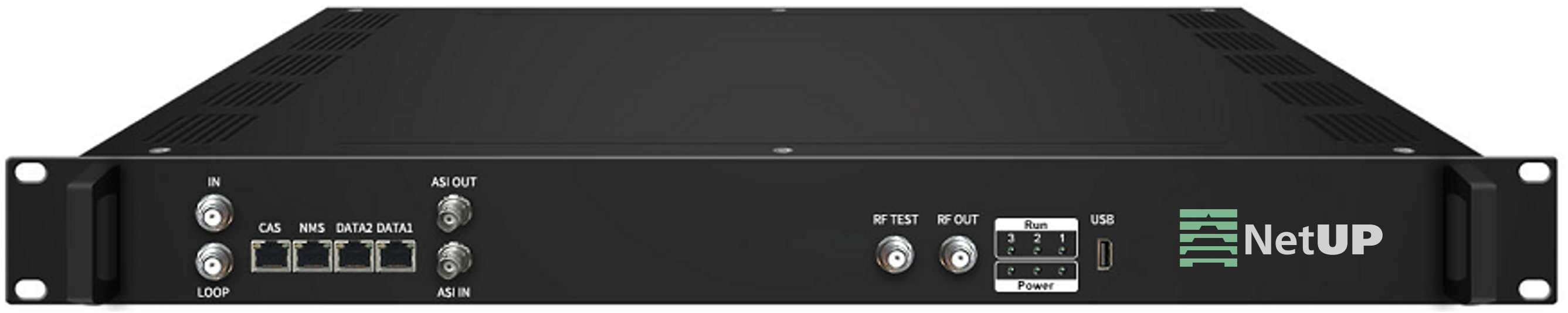

NetUP Streamer Base DVBxC

ООО «НетАП» | +7 (495) 510-10-25 | info@netup.ru

Описание изделия

Назначение

NetUP Streamer Base DVBxC — высокопроизводительная головная станция цифрового ТВ (DTV head-end). Устройство вмещает до трёх сменных входных модулей (демодуляция / дескремблирование), мультиплексирует и модулирует программы и выдаёт до 16 несущих DVB-C в полосе 192 МГц; опционально доступна модуляция DVB-T (до 8 несущих).

Помимо модульных входов, для ремультиплексирования доступны 128 IP-входов по UDP и RTP, один вход ASI, один вход DVB-S/S2/S2X и один вход USB. На выходе — один выход ASI и до 16 выходов MPTS (DVB-C) или до 8 (DVB-T) по UDP и RTP/RTSP. Сменная конструкция упрощает замену входных модулей; слоты CAM/CI и встроенный дескремблер BISS дескремблируют программы со входов тюнеров.

Управление и обновление выполняются по сети, что позволяет использовать устройство как головную станцию в сетях цифрового вещания и современных сетях кабельного ТВ.

Основные возможности

Модульная сменная конструкция: корпус 1U с тремя слотами модулей, свободно комбинируемых по типу.
До 128 IP-входов (MPTS / SPTS) по UDP и RTP на порту DATA 1.
Один вход ASI и один вход тюнера DVB-S/S2/S2X для ремультиплексирования.
USB-плеер: воспроизведение файлов *.ts с USB-накопителя (FAT32).
16 групп мультиплексирования / модуляции DVB-C.
8 групп мультиплексирования / модуляции DVB-T (опция).
Один выход ASI как зеркало одной из выходных РЧ-несущих.
IP-выход по UDP и RTP/RTSP: до 16 MPTS (DVB-C) или до 8 MPTS (DVB-T) как зеркало РЧ-несущих.
Точная подстройка PCR, переназначение PID, перестроение и редактирование PSI/SI.
Управление через веб-интерфейс.

Технические характеристики

Входные модули заказываются отдельно; см. Входные модули.

Раздел Параметр Значение

Раздел	Параметр	Значение
Входы	Модули	До 3 сменных входных модулей (см. Входные модули)
IP	128 IP-входов (SPTS / MPTS) по UDP и RTP; DATA 1, RJ45, 100/1000Base-T; unicast / multicast
Ремультиплексирование	1 вход ASI; 1 вход тюнера DVB-S/S2/S2X; 1 USB-плеер (`*.ts`, FAT32)
Модуляция — DVB-C (по умолчанию)	Несущие	До 16 несмежных несущих (полоса до 192 МГц)
Стандарт	EN 300 429 / ITU-T J.83A/B
Созвездие	J.83A: 16/32/64/128/256-QAM; J.83B: 64/256-QAM
Символьная скорость	5,0–7,0 Msps, шаг 1 ksps
РЧ-частота	50–960 МГц, шаг 1 кГц
РЧ-уровень	−20…+3 дБм, шаг 0,1 дБ
MER	≥ 40 дБ
Модуляция — DVB-T (опция)	Несущие	До 8 несмежных несущих (полоса до 192 МГц)
Стандарт	EN 300 744
Режим FFT	2K / 4K / 8K
Полоса	6 / 7 / 8 МГц
Созвездие	QPSK, 16-QAM, 64-QAM
FEC / защитный интервал	1/2, 2/3, 3/4, 5/6, 7/8; 1/4, 1/8, 1/16, 1/32
РЧ-частота / уровень	50–960 МГц, шаг 1 кГц; −20…+3 дБм, шаг 0,1 дБ
MER	≥ 42 дБ
Выход потоков	IP	До 16 MPTS (DVB-C) или до 8 MPTS (DVB-T) по UDP и RTP/RTSP как зеркало РЧ-несущих; DATA 2, RJ45, 100/1000Base-T
ASI	1 выход ASI (зеркало одной РЧ-несущей)
Система	Управление	веб-интерфейс
Обновление	обновление ПО по Ethernet
Общие	Габариты (Ш×Г×В)	482 × 380 × 44 мм
Температура (работа / хранение)	0–45 °C (работа); −20…+80 °C (хранение)
Питание	110 В ±10% или 220 В ±10%, 50/60 Гц

Входы

Модули

До 3 сменных входных модулей (см. Входные модули)

128 IP-входов (SPTS / MPTS) по UDP и RTP; DATA 1, RJ45, 100/1000Base-T; unicast / multicast

Ремультиплексирование

1 вход ASI; 1 вход тюнера DVB-S/S2/S2X; 1 USB-плеер (*.ts, FAT32)

Модуляция — DVB-C (по умолчанию)

Несущие

До 16 несмежных несущих (полоса до 192 МГц)

Стандарт

EN 300 429 / ITU-T J.83A/B

Созвездие

J.83A: 16/32/64/128/256-QAM; J.83B: 64/256-QAM

Символьная скорость

5,0–7,0 Msps, шаг 1 ksps

РЧ-частота

50–960 МГц, шаг 1 кГц

РЧ-уровень

−20…+3 дБм, шаг 0,1 дБ

MER

≥ 40 дБ

Модуляция — DVB-T (опция)

Несущие

До 8 несмежных несущих (полоса до 192 МГц)

Стандарт

EN 300 744

Режим FFT

2K / 4K / 8K

Полоса

6 / 7 / 8 МГц

Созвездие

QPSK, 16-QAM, 64-QAM

FEC / защитный интервал

1/2, 2/3, 3/4, 5/6, 7/8; 1/4, 1/8, 1/16, 1/32

РЧ-частота / уровень

50–960 МГц, шаг 1 кГц; −20…+3 дБм, шаг 0,1 дБ

MER

≥ 42 дБ

Выход потоков

До 16 MPTS (DVB-C) или до 8 MPTS (DVB-T) по UDP и RTP/RTSP как зеркало РЧ-несущих; DATA 2, RJ45, 100/1000Base-T

ASI

1 выход ASI (зеркало одной РЧ-несущей)

Система

Управление

веб-интерфейс

Обновление

обновление ПО по Ethernet

Общие

Габариты (Ш×Г×В)

482 × 380 × 44 мм

Температура (работа / хранение)

0–45 °C (работа); −20…+80 °C (хранение)

Питание

110 В ±10% или 220 В ±10%, 50/60 Гц

Входные модули

В шасси устанавливается до трёх сменных входных модулей, свободно комбинируемых по типу и заказываемых отдельно. Каждый модуль передаёт в шасси один MPTS для ремультиплексирования и имеет два независимых слота CI для дескремблирования CAM (кроме FTA-модуля).

NetUP Streamer Base M-2S2CI — 2 входа DVB-S/S2/S2X + 2 CI

2 входа тюнера DVB-S/S2/S2X (F-type), 2 независимых слота CI, BISS (Mode 1 / Mode E, 32 ключа); поддержка DiSEqC. Вход 950–2150 МГц; QPSK/8PSK/16APSK/32APSK; символьная скорость до 45 Msps.

NetUP Streamer Base M-4TC2CI — 4 входа DVB-T/T2/C + 2 CI

4 частотных входа (F-type, каждый РЧ-вход захватывает 2 частоты), 2 независимых слота CI, BISS. Переключаемые стандарты: DVB-C (J.83A/C) / J.83B / DVB-T / DVB-T2 / ISDB-T; вход 60–890 МГц; символьная скорость DVB-C 1000–9000 ksps; поддержка PLP для DVB-T2.

NetUP Streamer Base M-4S — 4 входа DVB-S/S2/S2X (FTA)

4 входа тюнера DVB-S/S2/S2X (F-type), free-to-air; BISS (Mode 1 / Mode E, 32 ключа, до 120 Мбит/с); поддержка DiSEqC. Вход 950–2150 МГц; QPSK/8PSK/16APSK/32APSK; символьная скорость до 45 Msps.

Общее для всех модулей: до 256 выходных PID; переназначение PID (автоматически или вручную); точная подстройка PCR; автоматическая генерация таблиц PSI/SI.

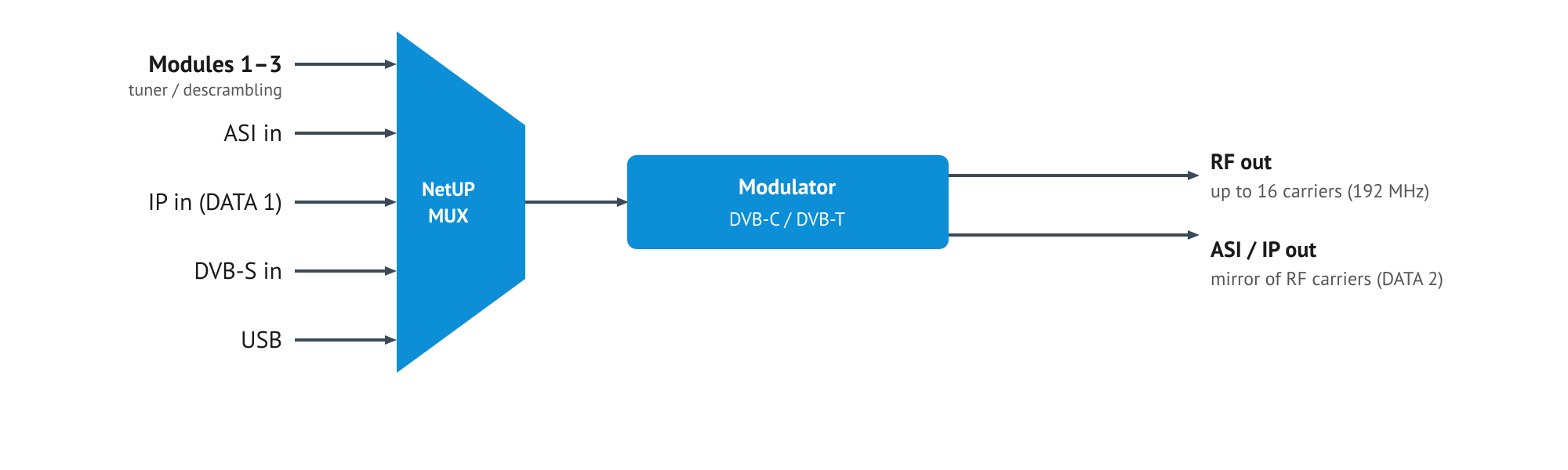

Структурная схема

Входные модули подают свои транспортные потоки — вместе со входами ремультиплексирования ASI, IP, DVB-S и USB — в мультиплексор; мультиплексированные программы модулируются в РЧ-несущие и дублируются на выходы ASI и IP.

Внешний вид и описание

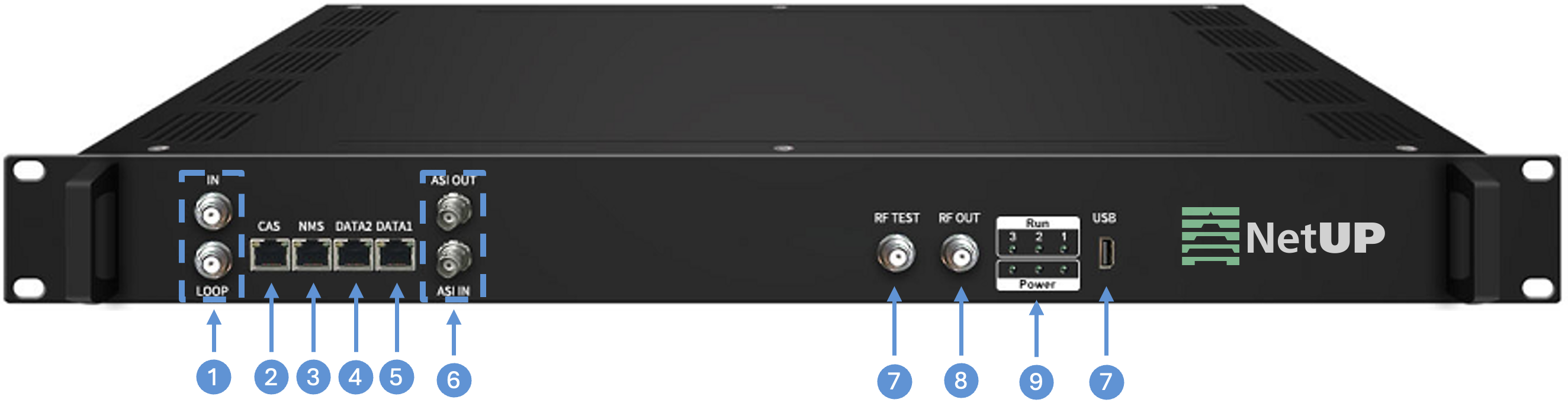

Figure 1. Лицевая панель

№	Описание
1	РЧ-вход и петлевой выход (loop)
2	Порт CAS (доступ к веб-интерфейсу модуля)
3	Порт NMS (управление устройством)
4	Порт DATA 2 (IP-выходы)
5	Порт DATA 1 (IP-входы)
6	Вход / выход ASI
7	Тестовый РЧ-выход
8	РЧ-выход
9	Индикаторы Run и Power для трёх модулей
10	Порт USB (воспроизведение TS)

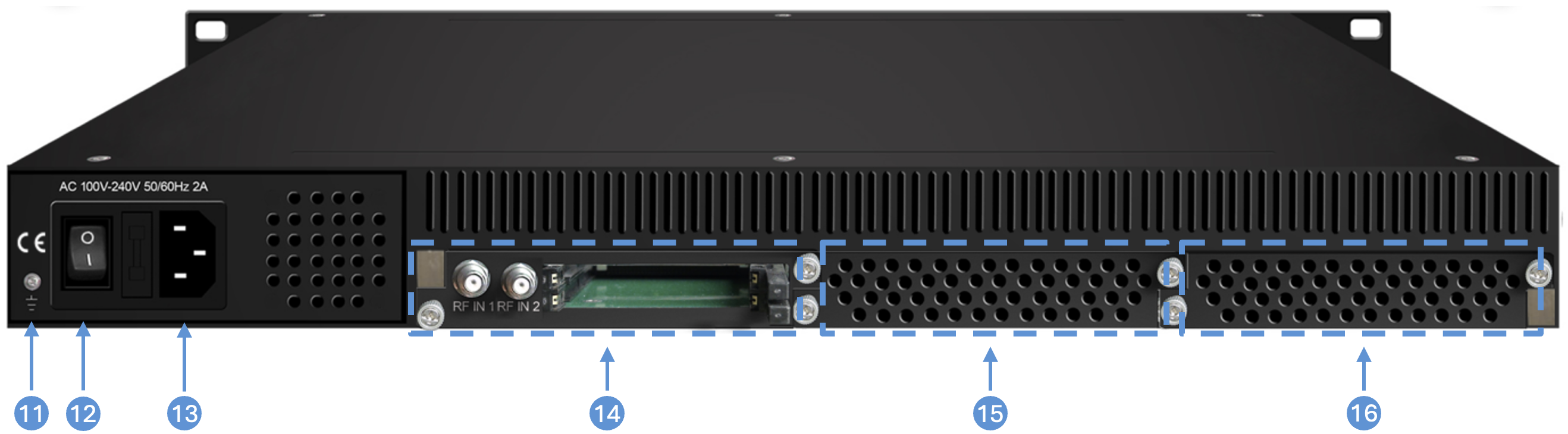

Figure 2. Задняя панель

№	Описание
11	Заземление
12	Выключатель питания
13	Разъём питания
14	Слот модуля 1
15	Слот модуля 2
16	Слот модуля 3

Установка

Общие меры предосторожности

Эксплуатируйте и обслуживайте устройство в беспыльной среде.
Держите крышку надёжно закреплённой; не открывайте крышку при включённом питании.
После монтажа аккуратно уложите все незакреплённые кабели и провода.

Меры по питанию

Убедитесь, что источник питания не будет перегружен при подключении устройства.
Не эксплуатируйте устройство на влажном полу; убедитесь в исправности удлинителя.
Перед установкой убедитесь, что выключатель питания выключен.

Требования к помещению

Параметр	Требование
Пространство	При установке ряда стоек в одном помещении расстояние между двумя рядами стоек — 1,2–1,5 м, до стены — не менее 0,8 м.
Пол	Электрически изолированный и беспыльный. Удельное объёмное сопротивление антистатического покрытия: 1×10⁷–1×10¹⁰ Ом; сопротивление токоограничивающего заземления: 1 МОм. Несущая способность пола — не менее 450 кг/м².
Температура	5–40 °C (постоянно), 0–45 °C (кратковременно); рекомендуется кондиционер.
Относительная влажность	20–80% постоянно, 10–90% кратковременно.
Давление	86–105 кПа
Двери и окна	Уплотнить дверные зазоры резиновыми лентами, окна — с двойным остеклением.
Стены	Допускается оклейка обоями или окраска матовой краской.
Пожарная безопасность	Система пожарной сигнализации и огнетушитель.
Питание	Питание устройства, кондиционирования и освещения должно быть независимым. Устройству требуется перем. ток 110 В ±10% или 220 В ±10%, 50/60 Гц. Перед включением внимательно проверьте параметры питания.

Параметр

Требование

Пространство

При установке ряда стоек в одном помещении расстояние между двумя рядами стоек — 1,2–1,5 м, до стены — не менее 0,8 м.

Пол

Электрически изолированный и беспыльный. Удельное объёмное сопротивление антистатического покрытия: 1×10⁷–1×10¹⁰ Ом; сопротивление токоограничивающего заземления: 1 МОм. Несущая способность пола — не менее 450 кг/м².

Температура

5–40 °C (постоянно), 0–45 °C (кратковременно); рекомендуется кондиционер.

Относительная влажность

20–80% постоянно, 10–90% кратковременно.

Давление

86–105 кПа

Двери и окна

Уплотнить дверные зазоры резиновыми лентами, окна — с двойным остеклением.

Стены

Допускается оклейка обоями или окраска матовой краской.

Пожарная безопасность

Система пожарной сигнализации и огнетушитель.

Питание

Питание устройства, кондиционирования и освещения должно быть независимым. Устройству требуется перем. ток 110 В ±10% или 220 В ±10%, 50/60 Гц. Перед включением внимательно проверьте параметры питания.

Требования к заземлению

Надёжное заземление всех модулей — основа стабильной работы и важнейшая защита от грозовых разрядов и помех. Это правило обязательно к соблюдению.
Проводник заземления должен быть медным для снижения высокочастотного импеданса; провод — как можно толще и короче.
Оба конца провода заземления должны иметь надёжный электрический контакт и быть защищены от коррозии.
Использование любого другого устройства как части цепи заземления запрещено.
Площадь контакта провода заземления с корпусом — не менее 25 мм².

Управление через веб-интерфейс

Устройство настраивается с компьютера, подключённого к порту NMS. IP-адрес компьютера должен отличаться от IP-адреса устройства, иначе возникнет конфликт адресов.

Вход

IP-адрес устройства по умолчанию — 192.168.0.136.

Соедините компьютер и устройство сетевым кабелем и командой ping убедитесь, что они в одном сегменте сети.
При необходимости измените IP-адрес устройства так, чтобы он попадал в сегмент компьютера — любое значение, кроме уже занятого, во избежание конфликта адресов.
Введите IP-адрес устройства в адресной строке браузера и нажмите Enter.
На странице входа введите имя пользователя и пароль (по умолчанию оба — admin) и нажмите LOGIN, чтобы приступить к настройке.

Работа

После входа выберите любой пункт в левом меню, чтобы открыть соответствующую страницу для просмотра сведений или настройки параметров.

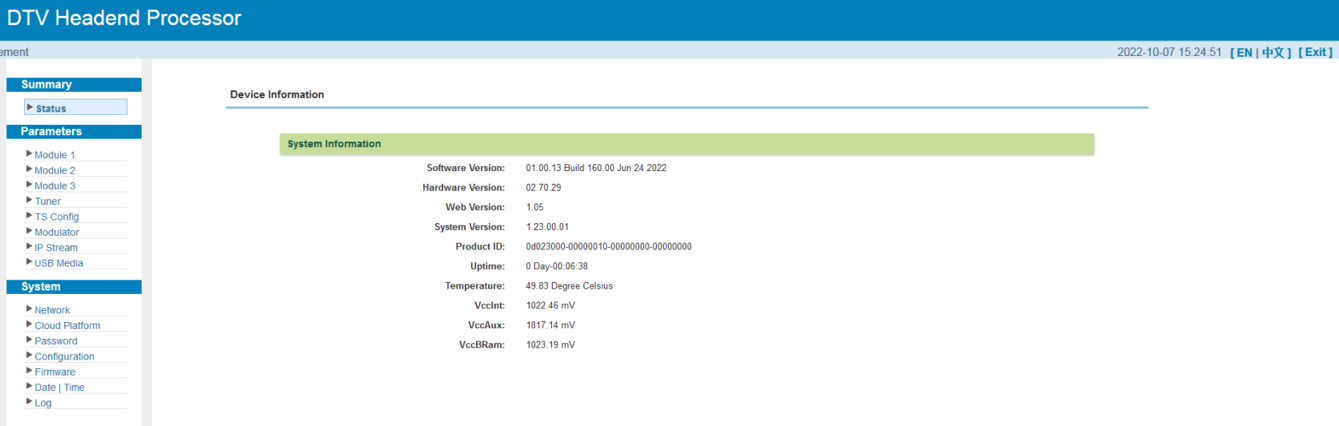

Состояние

Страница «Status» показывает текущее состояние устройства: версии ПО, аппаратной части, веб-интерфейса и системы, идентификатор изделия, время работы и температуру платы.

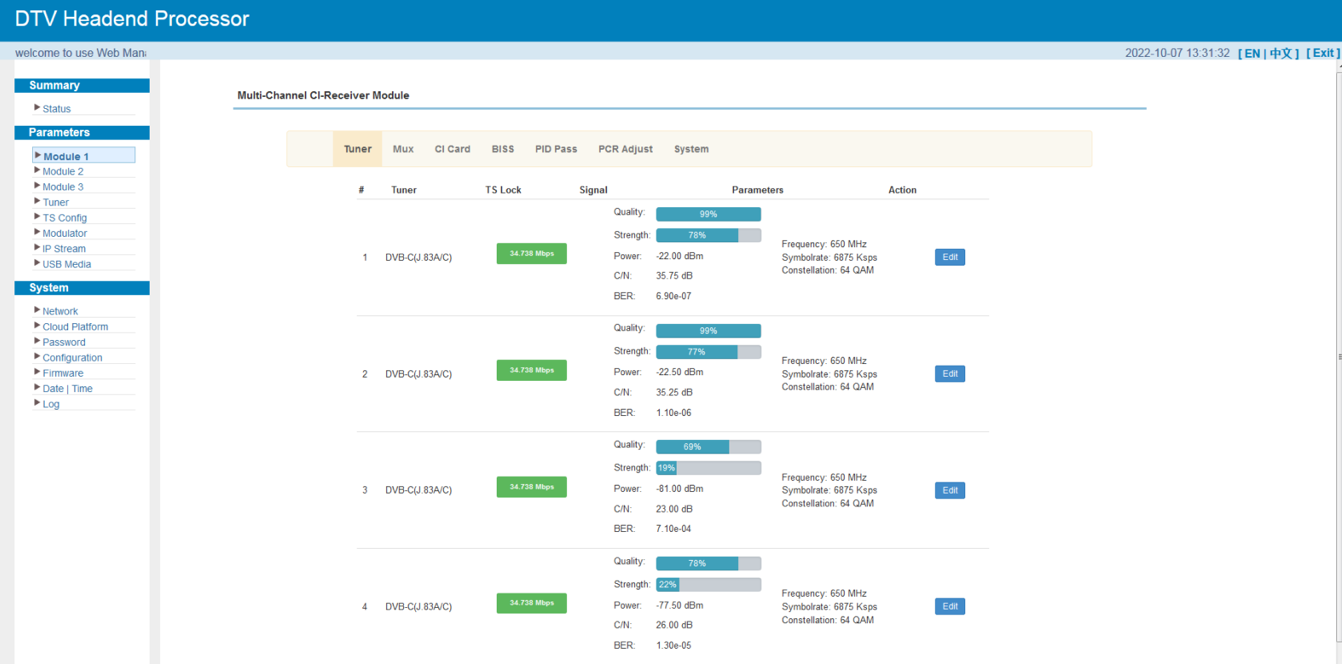

Параметры модуля

Выберите «Module 1», «Module 2» или «Module 3» в левом меню, чтобы открыть параметры входного модуля в этом слоте (незанятый слот отображается пустым). На странице модуля видны захват TS, качество / уровень сигнала, мощность, C/N и BER каждого входа тюнера; здесь же задаются частота и стандарт тюнера (для четырёхчастотного модуля переключается стандарт DVB-T / T2 / C / ISDB-T).

Шаги ниже одинаковы для каждого установленного модуля.

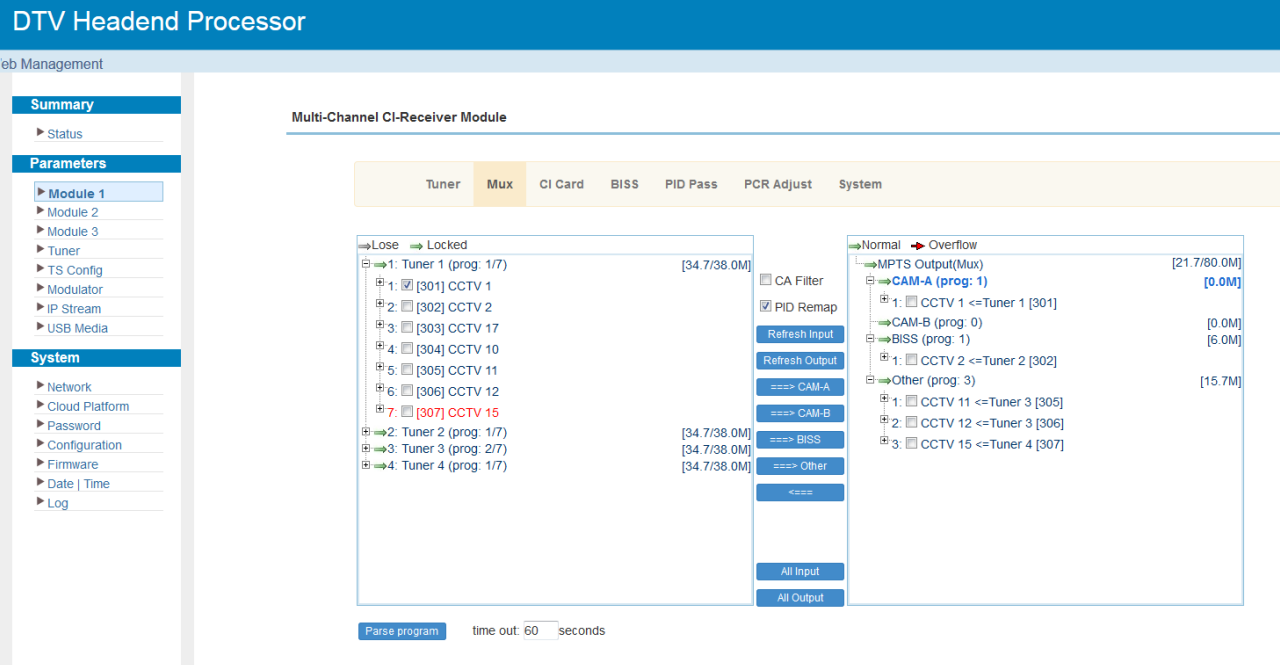

Mux

Выберите «Mux», чтобы мультиплексировать нужные программы модуля в шасси. Слева область «Input» — программы модуля, справа «Output» — мультиплекс, между ними область «Operation» с кнопками. Направьте выбранные входные программы в CAM-A (нижний слот CI) или CAM-B (верхний слот CI) для дескремблирования CI, в BISS — для дескремблирования BISS, либо в Other — для программ без дескремблирования. Кнопки также включают фильтр CA и переназначение PID, обновляют списки входа / выхода, выделяют все программы и разбирают входной поток. Нажмите на имя программы в области выхода, чтобы открыть окно редактирования LCN, PID и других сведений о программе.

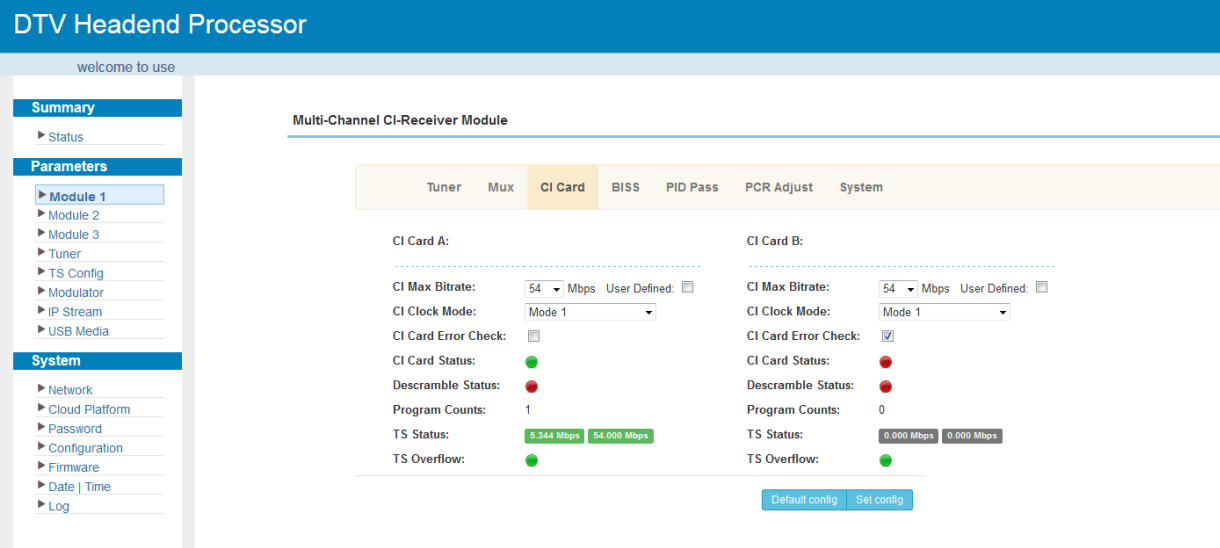

CI Card

Модуль имеет два слота CI (Card A и Card B) для дескремблирования CAM. Выберите «CI Card» для настройки каждой карты: максимальный битрейт CI (48–108 Мбит/с; соблюдайте: входной битрейт ≤ макс. битрейт ≤ дескремблирующая способность CAM), режим тактирования CI (Mode 1 подходит в большинстве случаев) и опциональную проверку ошибок карты. Примените настройки для начала дескремблирования; число дескремблируемых программ зависит от CAM.

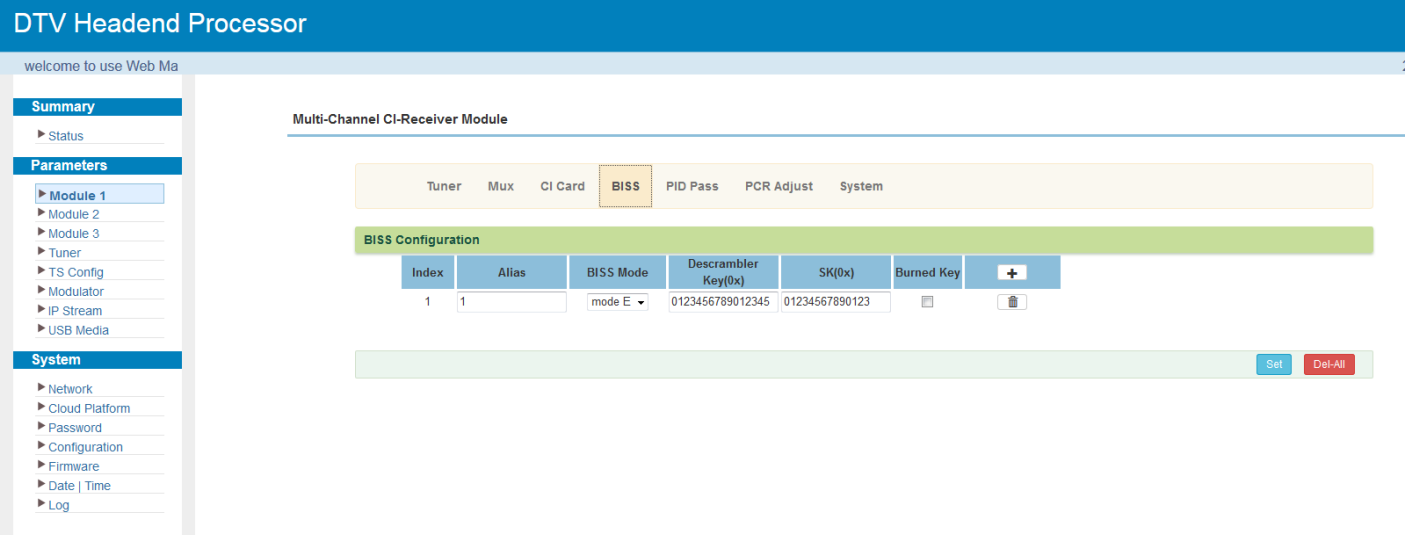

BISS

Выберите «BISS», чтобы добавить BISS-ключи и дескремблировать программы, направленные в канал BISS на странице «Mux». Введите ключ в соответствии со стороной скремблирования (модулятора):

Сторона скремблирования (BISS SCR)	Сторона приёма (BISS DESCR)	Разрядов (0x…)
Mode 1 + SW data	Mode 1 + descrambler key	12
Mode E + ESW data + device	Mode E + descrambler key + burned key	16
Mode E + ESW data + input ID	Mode E + descrambler key + SK	14

Сторона скремблирования (BISS SCR)

Сторона приёма (BISS DESCR)

Разрядов (0x…)

Mode 1 + SW data

Mode 1 + descrambler key

Mode E + ESW data + device

Mode E + descrambler key + burned key

Mode E + ESW data + input ID

Mode E + descrambler key + SK

После добавления ключа вернитесь на страницу «Mux», нажмите на имя программы в канале BISS и выберите ключ для применения.

PID Pass

Выберите «PID Pass», чтобы пропустить отдельные PID из источника тюнера прямо на выход.

PCR Adjust

Выберите «PCR Adjust», чтобы включить подстройку PCR и задать режим PCR; настройка по умолчанию подходит в большинстве случаев.

System

Выберите «System» для просмотра версии ПО модуля, сохранения / восстановления / сброса к заводским настройкам конфигурации модуля и его обновления.

Tuner

Выберите «Tuner», чтобы принять FTA-частоту спутника (РЧ-вход на лицевой панели) как один из источников ремультиплексирования шасси.

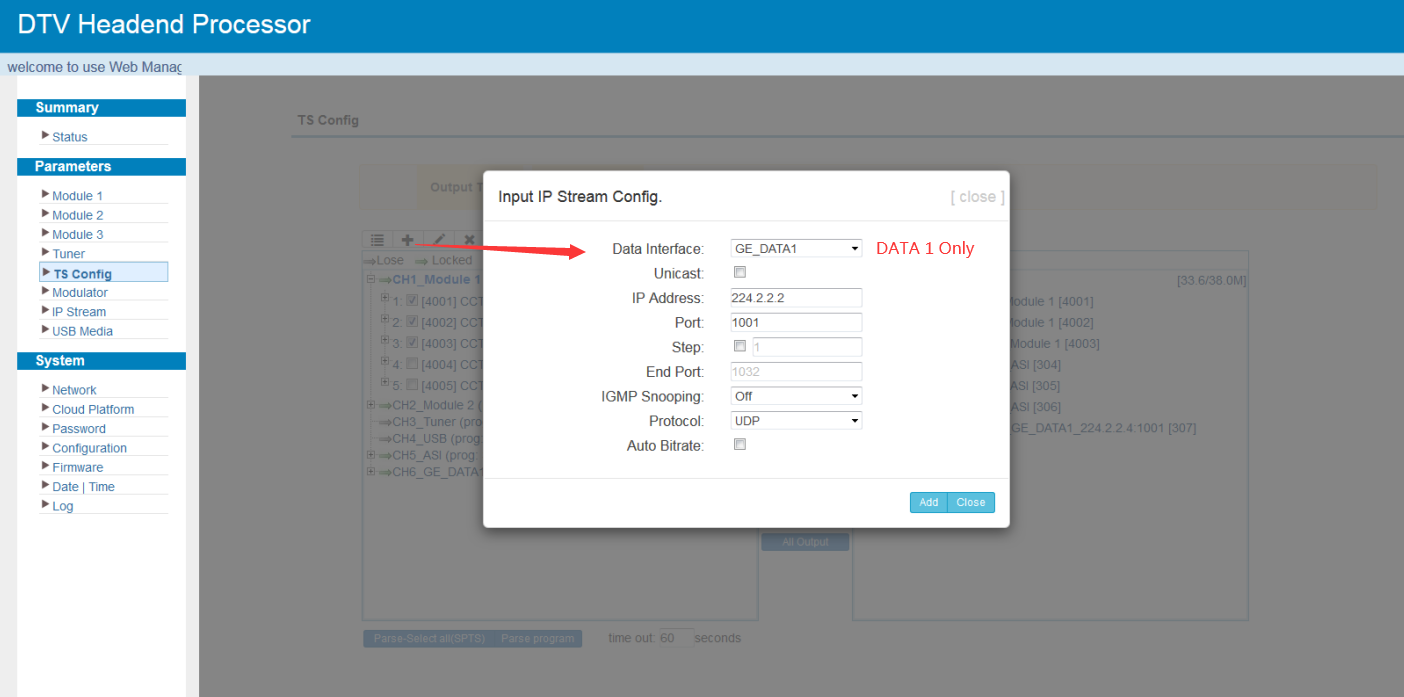

TS Config

Выберите «TS Config» для настройки выходных несущих.

Output TS 1–16 — выбор настраиваемой выходной несущей.
Stream select — выбор программ для несущей и редактирование их сведений. Слева область «Input» — доступные программы (из модулей, тюнера, USB-плеера и IP-входов, добавленных кнопкой + из DATA 1), справа «Output» — мультиплекс несущей; программы направляются кнопками области операций. Индикатор захвата источника и индикатор переполнения TS (краснеет при перегрузке несущей) помогают сбалансировать нагрузку. Нажмите на имя программы в области выхода для редактирования её сведений (LCN, PID и т. д.).
General — включение вывода PSI/SI, вставка NIT (отредактируйте в соответствии с параметрами модулятора) и, для сетей J.83B, VCT; кодировка символов задаётся по языку названий программ (например, ISO-8859-5 для русского).
PID Bypass — пропуск отдельных PID на выход.

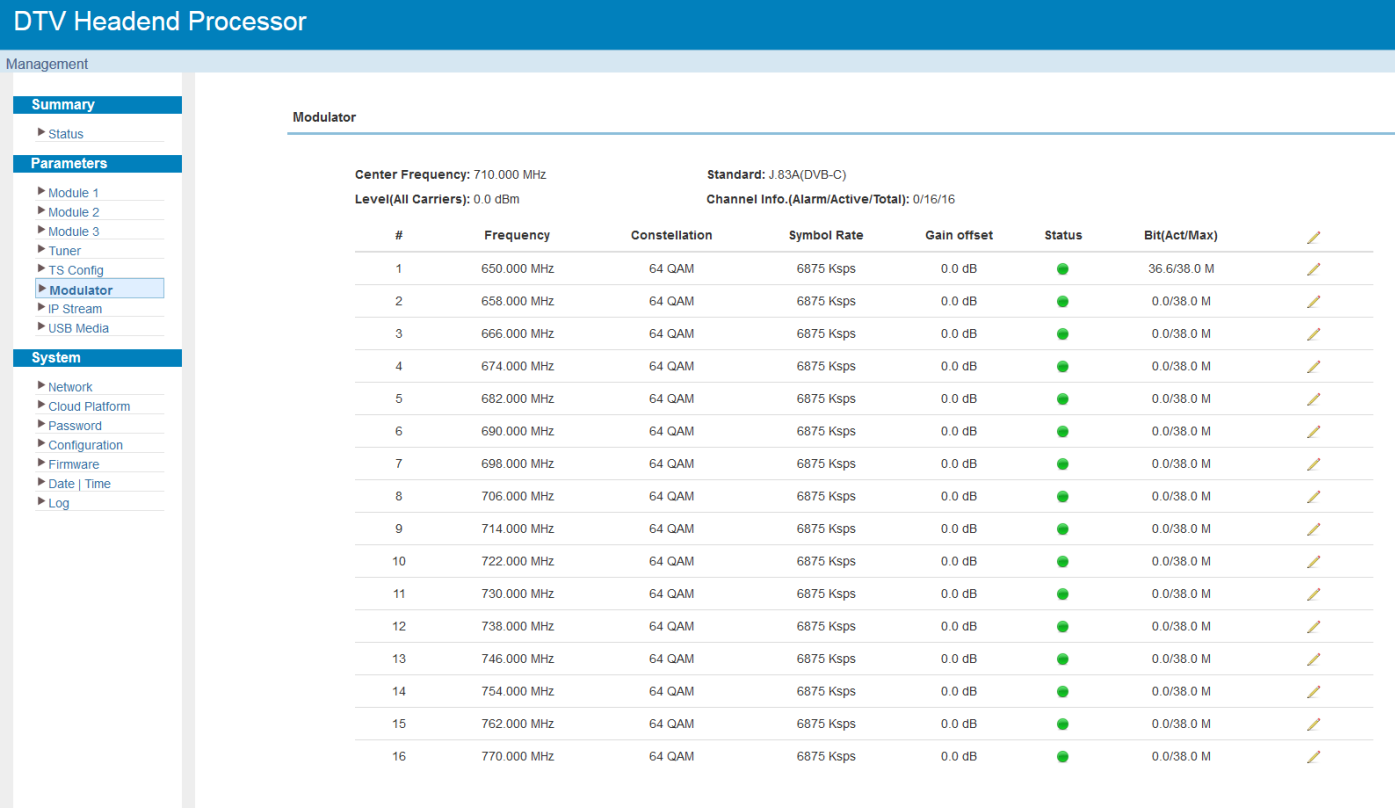

Modulator

Выберите «Modulator» для настройки РЧ-выхода — до 16 несущих DVB-C (опционально — до 8 несущих DVB-T): уровень, частота, полоса и параметры модуляции.

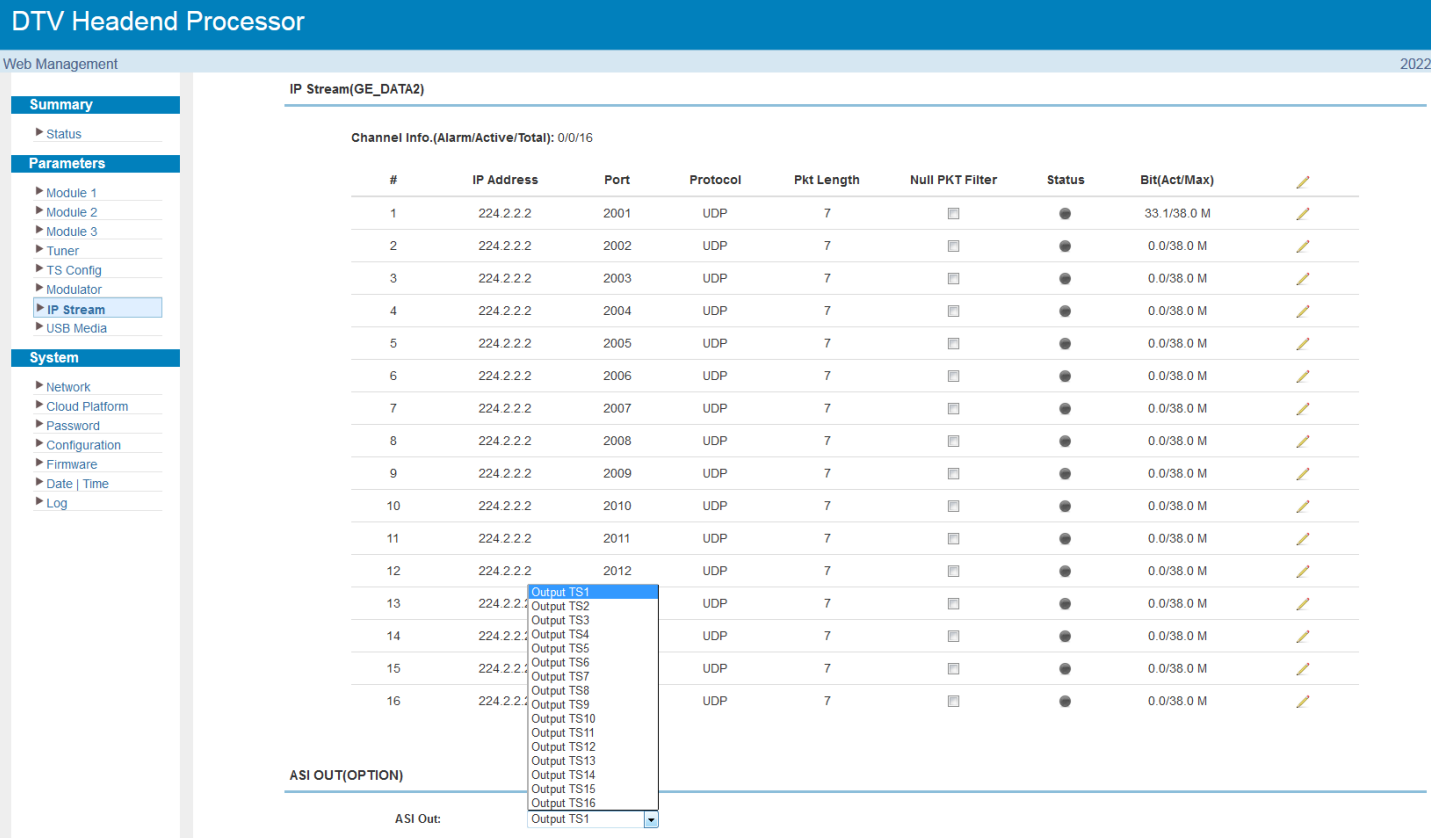

IP Stream

Выберите «IP Stream» для настройки IP-выхода на DATA 2 — до 16 MPTS (DVB-C) или до 8 MPTS (DVB-T) по UDP и RTP/RTSP как зеркало РЧ-несущих — и для назначения выхода ASI зеркалом одного из выходов MPTS.

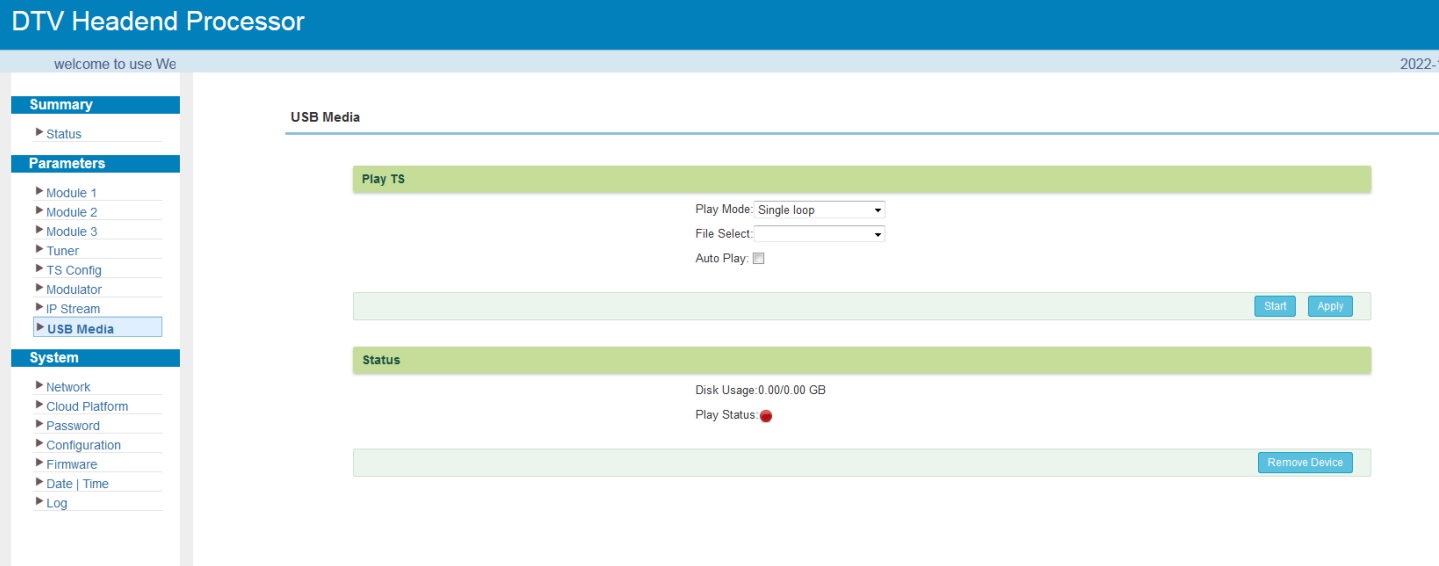

USB Media

Выберите «USB Media» для воспроизведения файлов *.ts с USB-накопителя; воспроизводимые программы затем можно мультиплексировать на странице «TS Config». Выберите режим воспроизведения (одиночный файл, повтор файла, воспроизведение всех, повтор всех) и, при необходимости, автозапуск после перезагрузки.

Network

Выберите «Network» для настройки сетевых параметров портов NMS, DATA 1 и DATA 2 — IP-адрес, маска подсети и шлюз; назначьте интерфейсам разные подсети.

Cloud Platform

Выберите «Cloud Platform» для удалённого управления устройством через облачный сервер NetUP. За подробностями обратитесь в техническую поддержку NetUP.

Password

Выберите «Password», чтобы изменить имя пользователя и пароль для входа в веб-интерфейс.

Configuration

Выберите «Configuration», чтобы сохранить текущую конфигурацию, восстановить последнюю сохранённую, сбросить к заводским настройкам, сохранить конфигурацию в файл или загрузить из файла.

После восстановления конфигурации сохраните её до перезагрузки, иначе восстановленные параметры будут потеряны.

Firmware

Выберите «Firmware» для обновления прошивки устройства. Файлы прошивки и инструкции по обновлению предоставляет техническая поддержка NetUP по запросу.

Date / Time

Выберите «Date/Time» для установки часов устройства.

Log

Выберите «Log» для просмотра или экспорта журналов ядра и системы в целях диагностики.

Устранение неполадок

Профилактические меры:

Устанавливайте устройство там, где температура окружающей среды 0–45 °C.
Обеспечьте свободный приток воздуха к радиатору на задней панели и к вентиляционным отверстиям.
Перед включением убедитесь, что входное напряжение в допустимом диапазоне питания и подключение выполнено правильно.
Проверьте, что уровень РЧ-выхода в допустимых пределах.
Проверьте надёжность подключения всех сигнальных кабелей.
Не включайте и не выключайте устройство слишком часто; интервал между включением и выключением — более 10 секунд.

Отключите шнур питания в следующих случаях:

Повреждён шнур питания или розетка.
В устройство попала жидкость.
Возникло короткое замыкание по любой причине.
Устройство находится во влажной среде.
Устройство получило механическое повреждение.
Устройство долго не использовалось.
Устройство по-прежнему не работает после включения и сброса к заводским настройкам.

В этих случаях устройство требует обслуживания.

Термины и сокращения

Аббревиатуры и профессиональные термины ТВ / IPTV, встречающиеся в этом руководстве.

Термин	Расшифровка
8VSB	Модуляция с частично подавленной боковой полосой, используется в ATSC.
AAC	Advanced Audio Coding; аудиокодек (варианты LC-AAC, HE-AAC).
AC3	Аудио Dolby Digital.
ASI	Asynchronous Serial Interface; последовательный интерфейс транспортного потока (по BNC).
ATSC	Североамериканский стандарт цифрового эфирного ТВ.
CA / CAS	Conditional Access (System); условный доступ (платное ТВ).
Carrier	Несущая — один РЧ-канал модулированного выхода.
CATV	Кабельное телевидение.
CBR / VBR	Постоянный / переменный битрейт.
CC	Closed Caption; скрытые субтитры.
Code rate	Скорость кодирования FEC (DVB-T / ISDB-T).
Constellation	Порядок созвездия QAM (16…256-QAM); выше — больше битрейт, но требовательнее к качеству сигнала.
Crypto period	Период смены ключа скремблирования.
CVBS	Composite Video Baseband Signal; аналоговый композитный видеосигнал (однокабельный аналоговый вход).
DAR	Display Aspect Ratio; соотношение сторон изображения.
DB15 / RCA	Типы разъёмов CVBS-входа (устройство использует переходник DB15→RCA).
dBm / dBµV	Единицы уровня РЧ-сигнала.
Dialog normalization	Нормализация диалогов — метаданные выравнивания громкости, поддерживающие постоянную воспринимаемую громкость между программами (Dolby Digital / AC-3).
DTS	Decoding Time Stamp; метка времени декодирования — настройка «DTS Delay» регулирует сквозную задержку (не путать с аудиокодеком DTS).
DVB-C / DVB-T	Стандарты цифрового кабельного / эфирного ТВ.
DVB-CSA	Общий алгоритм скремблирования DVB.
ECM / EMM	Entitlement Control / Management Message — ключи дескремблирования / права абонента.
ECMG / EMMG	Генераторы ECM / EMM; интерфейс к системе условного доступа (CAS).
EIA-608 / EIA-708	Стандарты скрытых субтитров (CEA-608 / CEA-708); передаются по входу SDI (Line 21).
FEC	Forward Error Correction; упреждающая коррекция ошибок.
GE	Порт Gigabit Ethernet.
GOP	Group of Pictures; группа кадров (структура I / P / B).
Guard interval	Защитный интервал OFDM (DVB-T / ISDB-T).
H.264 (AVC) / H.265 (HEVC)	Кодеки видео; HEVC эффективнее, используется для 4K.
HDMI	Цифровой видеовход.
HP / MP / BP	High / Main / Baseline Profile — профили H.264 (по сложности / эффективности).
IGMP	Internet Group Management Protocol; подписка на multicast-группы.
IP / UDP / RTP / RTSP	Доставка потоков: IP-сеть; UDP (без подтверждений); RTP (медиа поверх UDP); RTSP (управление воспроизведением).
ISDB-T	Японский стандарт цифрового эфирного ТВ.
J.83 A/B/C	Варианты DVB-C по ITU-T (A — Европа, B — США, C — Япония).
LCN	Logical Channel Number; логический номер канала (порядок в сетке приёмника).
Low Delay	Режим энкодера, минимизирующий сквозную задержку от энкодера до декодера.
MER	Modulation Error Ratio; качество сигнала, в дБ.
MPEG-1 Layer 2 / MPEG-4	Стандарты кодирования аудио / видео.
MPTS / SPTS	Многопрограммный / однопрограммный транспортный поток.
Multicast / unicast	Групповая (один-многим) / адресная (один-одному) передача.
NIT	Network Information Table; параметры сети (частоты, модуляция) для сканирования приёмником.
NMS	Network Management System; веб-интерфейс управления устройством.
NTP	Network Time Protocol; синхронизация времени.
NTSC	National Television System Committee; аналоговый стандарт цветного ТВ (варианты M / J).
Null packet	Нуль-пакет (PID 0x1FFF) — заполнитель для поддержания постоянного битрейта; на выходе фильтруется.
OSD	On-Screen Display; наложение графики (логотип / QR-код).
PAL	Phase Alternating Line; аналоговый стандарт цветного ТВ (варианты B / D / G / H / I).
PCR	Program Clock Reference; метка опорного времени для синхронизации декодера.
PID	Packet Identifier; адресует видео / аудио / данные внутри транспортного потока.
PID remapping	Переназначение выходных PID для устранения конфликтов между потоками.
PMT	Program Map Table; таблица PSI со списком PID видео / аудио / данных программы.
PSI / SI	Program Specific / Service Information; служебные таблицы транспортного потока.
QAM	Quadrature Amplitude Modulation; квадратурная амплитудная модуляция.
QPSK	Quadrature Phase-Shift Keying; квадратурная фазовая модуляция (DVB-T / ISDB-T).
RF	Радиочастотный (ВЧ) выход.
RS (204, 188)	Код Рида–Соломона; упреждающая коррекция ошибок в DVB.
SD	Standard Definition; стандартная чёткость (720×576i / 720×480i).
SDI	Serial Digital Interface; профессиональный видеоинтерфейс.
Service ID	Идентификатор сервиса (канала) внутри транспортного потока.
SFP	Слот под оптический или медный трансивер.
Simulcrypt	Скремблирование несколькими системами условного доступа одновременно.
Symbol rate	Символьная скорость модуляции (Msps / Ksps).
Teletext	Телетекст.
Transmission mode (2K / 4K / 8K)	Число несущих OFDM (DVB-T / ISDB-T).
TS	Transport Stream; контейнер MPEG-2 для аудио / видео и служебных данных.
VCT	Virtual Channel Table; таблица виртуальных каналов, используется в сетях ATSC / J.83B.

Термин

Расшифровка

8VSB

Модуляция с частично подавленной боковой полосой, используется в ATSC.

AAC

Advanced Audio Coding; аудиокодек (варианты LC-AAC, HE-AAC).

AC3

Аудио Dolby Digital.

ASI

Asynchronous Serial Interface; последовательный интерфейс транспортного потока (по BNC).

ATSC

Североамериканский стандарт цифрового эфирного ТВ.

CA / CAS

Conditional Access (System); условный доступ (платное ТВ).

Carrier

Несущая — один РЧ-канал модулированного выхода.

CATV

Кабельное телевидение.

CBR / VBR

Постоянный / переменный битрейт.

Closed Caption; скрытые субтитры.

Code rate

Скорость кодирования FEC (DVB-T / ISDB-T).

Constellation

Порядок созвездия QAM (16…256-QAM); выше — больше битрейт, но требовательнее к качеству сигнала.

Crypto period

Период смены ключа скремблирования.

CVBS

Composite Video Baseband Signal; аналоговый композитный видеосигнал (однокабельный аналоговый вход).

DAR

Display Aspect Ratio; соотношение сторон изображения.

DB15 / RCA

Типы разъёмов CVBS-входа (устройство использует переходник DB15→RCA).

dBm / dBµV

Единицы уровня РЧ-сигнала.

Dialog normalization

Нормализация диалогов — метаданные выравнивания громкости, поддерживающие постоянную воспринимаемую громкость между программами (Dolby Digital / AC-3).

DTS

Decoding Time Stamp; метка времени декодирования — настройка «DTS Delay» регулирует сквозную задержку (не путать с аудиокодеком DTS).

DVB-C / DVB-T

Стандарты цифрового кабельного / эфирного ТВ.

DVB-CSA

Общий алгоритм скремблирования DVB.

ECM / EMM

Entitlement Control / Management Message — ключи дескремблирования / права абонента.

ECMG / EMMG

Генераторы ECM / EMM; интерфейс к системе условного доступа (CAS).

EIA-608 / EIA-708

Стандарты скрытых субтитров (CEA-608 / CEA-708); передаются по входу SDI (Line 21).

FEC

Forward Error Correction; упреждающая коррекция ошибок.

Порт Gigabit Ethernet.

GOP

Group of Pictures; группа кадров (структура I / P / B).

Guard interval

Защитный интервал OFDM (DVB-T / ISDB-T).

H.264 (AVC) / H.265 (HEVC)

Кодеки видео; HEVC эффективнее, используется для 4K.

HDMI

Цифровой видеовход.

HP / MP / BP

High / Main / Baseline Profile — профили H.264 (по сложности / эффективности).

IGMP

Internet Group Management Protocol; подписка на multicast-группы.

IP / UDP / RTP / RTSP

Доставка потоков: IP-сеть; UDP (без подтверждений); RTP (медиа поверх UDP); RTSP (управление воспроизведением).

ISDB-T

Японский стандарт цифрового эфирного ТВ.

J.83 A/B/C

Варианты DVB-C по ITU-T (A — Европа, B — США, C — Япония).

LCN

Logical Channel Number; логический номер канала (порядок в сетке приёмника).

Low Delay

Режим энкодера, минимизирующий сквозную задержку от энкодера до декодера.

MER

Modulation Error Ratio; качество сигнала, в дБ.

MPEG-1 Layer 2 / MPEG-4

Стандарты кодирования аудио / видео.

MPTS / SPTS

Многопрограммный / однопрограммный транспортный поток.

Multicast / unicast

Групповая (один-многим) / адресная (один-одному) передача.

NIT

Network Information Table; параметры сети (частоты, модуляция) для сканирования приёмником.

NMS

Network Management System; веб-интерфейс управления устройством.

NTP

Network Time Protocol; синхронизация времени.

NTSC

National Television System Committee; аналоговый стандарт цветного ТВ (варианты M / J).

Null packet

Нуль-пакет (PID 0x1FFF) — заполнитель для поддержания постоянного битрейта; на выходе фильтруется.

OSD

On-Screen Display; наложение графики (логотип / QR-код).

PAL

Phase Alternating Line; аналоговый стандарт цветного ТВ (варианты B / D / G / H / I).

PCR

Program Clock Reference; метка опорного времени для синхронизации декодера.

PID

Packet Identifier; адресует видео / аудио / данные внутри транспортного потока.

PID remapping

Переназначение выходных PID для устранения конфликтов между потоками.

PMT

Program Map Table; таблица PSI со списком PID видео / аудио / данных программы.

PSI / SI

Program Specific / Service Information; служебные таблицы транспортного потока.

QAM

Quadrature Amplitude Modulation; квадратурная амплитудная модуляция.

QPSK

Quadrature Phase-Shift Keying; квадратурная фазовая модуляция (DVB-T / ISDB-T).

Радиочастотный (ВЧ) выход.

RS (204, 188)

Код Рида–Соломона; упреждающая коррекция ошибок в DVB.

Standard Definition; стандартная чёткость (720×576i / 720×480i).

SDI

Serial Digital Interface; профессиональный видеоинтерфейс.

Service ID

Идентификатор сервиса (канала) внутри транспортного потока.

SFP

Слот под оптический или медный трансивер.

Simulcrypt

Скремблирование несколькими системами условного доступа одновременно.

Symbol rate

Символьная скорость модуляции (Msps / Ksps).

Teletext

Телетекст.

Transmission mode (2K / 4K / 8K)

Число несущих OFDM (DVB-T / ISDB-T).

Transport Stream; контейнер MPEG-2 для аудио / видео и служебных данных.

VCT

Virtual Channel Table; таблица виртуальных каналов, используется в сетях ATSC / J.83B.
